中纬ZT30R Pro全站仪 (已停产)

2023-12-19 热度:11871 ℃

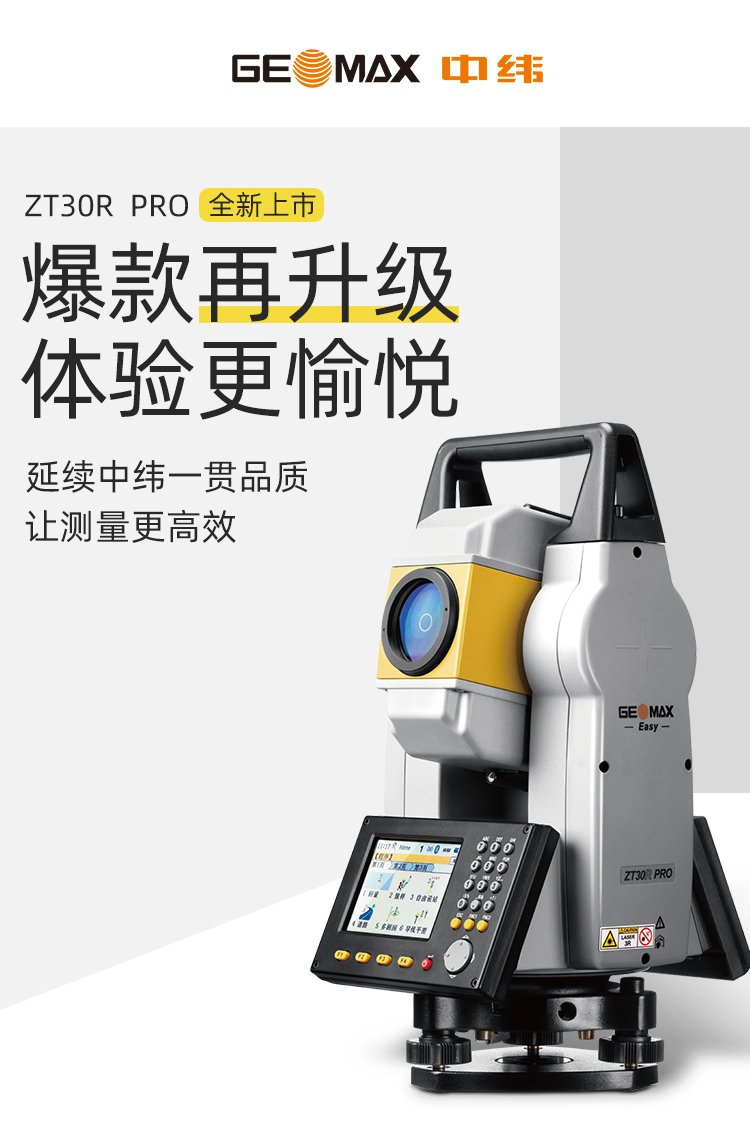

中纬全站仪ZT30R Pro


中纬 ZT30R Pro全站仪使用说明书


中纬ZT30R Pro 全站仪为满足用户不断变化的需求全新出发。该系列中纬全站仪延续了中纬全站仪一贯的高品质,高精度技术特色。源自瑞士的光学设计结构、高品质的光学零件、先进的生产制造工艺以及优秀的硬软件设计,为广大客户提供更加“愉悦"的使用体验。



中纬全站仪源自瑞士技术

基于瑞士的工业技术基础,源自瑞士的光学、EDM设计结构,视野清晰明亮;只有看的更清,才能瞄的更准。


自研升级测距测速技术

针对国内客户应用需求调整,测距测速进一步突破,满足不同应用场景下快速测量的需求;棱镜测量模式采用1级安全激光。符合JJF 1784-2019新型评要求,使用更放心


采用瑞士生产工艺标准

工厂获得瑞士联邦体系SQS和国际认证联盟IQNet认证。精工细作,品质优良,仪器具有更高稳定性。

绝对编码度盘

采用绝对编码度盘技术,保证了测量结果精准可靠。



一体式液态光电双轴补偿系统

补偿器与竖轴同轴结构,准确完成全方向的补偿工作,真实反映仪器实际安平状态。



3.5英寸超大高清真彩触摸屏

采用320*240像素(QVGA)高清真彩触摸屏,结合自主优化的硬件设计成就超低功耗。



人性化的显示模块

通过市场调研,结合用户建议,采用10行显示模板。


中纬全站仪数据传输与存储

标配USB接口,WIFI无线连接; 标配蓝牙,可用于连接手簿、电脑等蓝牙设备; 支持U盘热插拔,即插即用,数据传输方便快捷。

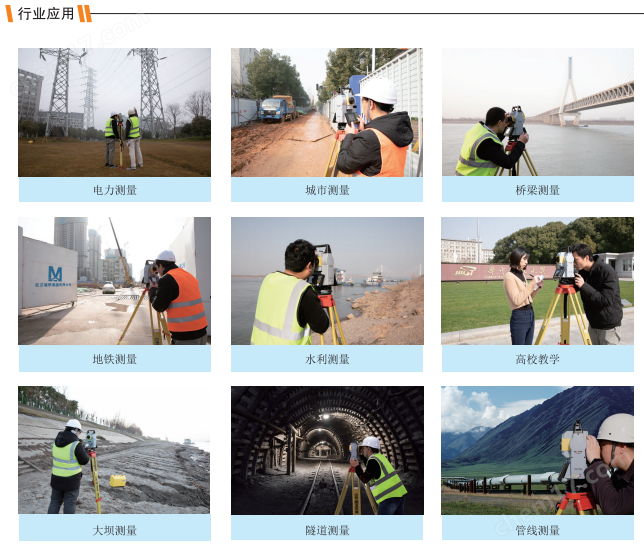

丰富的产品应用

全站仪放样

放样点的数据可以来自人工现场输入,也可以来自仪器内存,数据可以通过文件上传并保存在仪器内存。三维放样的放样元素由测站数据和待放样点坐标计算得到。

GEOMAX中纬全站仪自由设站

自由设站可以计算出测站三维坐标级水平度盘零方向,可以使用多达5个已知点作为后视点参与计算,同时支持盘左盘右双面观测,极大地提高了准确性。

测量&定向

使用该程序可以完成碎步坐标的采集以及角度距离等原始数据的存储,可以使用多达5个已知点进行定向。

参考线/弧

利用参考线进行点的放样和检核。根据已定义的参考线计算目标点的正交放样元素,参考线可以按需要进行平移及旋转。


对边测量

对边测量程序用来测钉两点间的距离、坡度、方位角及高差。所测对边可以是连续的折线和源于一个中心点的射线。在测量过程中,最后两点可以及时进行对边检查。

面积(3D)&体积测量

使用这个程序,可以实时测算目标点之间连线所包围的二维平面面积和三维表面积以及体积。目标点的点数没有限制,参与计算的点可以实时测得,可以存入内存中选取,也可以从键盘中人工输入。

道路放样

输入方式灵活渐变,既可以在全站仪上人工输入,也可以通过软件将编辑好的数据上传到仪器;平面定线数据既可以输入交点信息,也可以输入主点信息;解决各种复杂线型,也可以计算包括立交匝道在内的各种复杂线型的中边桩坐标。

隐蔽点测量

隐蔽点测量主要用于测量那些无法直立棱镜进行测量的点,测量前先配置杆的长度和棱镜间距,隐蔽点测量杆可以在任意角度放置在隐蔽点上,测量完成后程序可以计算出隐蔽点坐标。

建筑轴线放样

建筑轴线是建筑物场地布局的依据,可以根据建筑场地点位相对所选轴线的位置进行放样。放样过程中,有图形显示仪器、棱镜、以及放样点相对于轴线的位置关系。

COGO程序

利用COGO程序可以实现多种几何计算功能,包括:正算、反算、角-角交会、角-距离交会、距离-距离交会、线-线交点、垂足计算、延长线计算等。计算出来的点坐标可以存储并用于放样。

多测回测角与平差计算

多测回测角为用户提供了测回和方向设置,更有力的支持用户不同测量工作的需求。同时配合平差计算程序,可完成导线的相关计算和平差。

悬高测量

悬高测量主要用于测钉建筑物的净空高以及电力线高度等,可以通过先测量放置于目标点正下方的基点再瞄准目标点的方法计算得到。





  • 型号

    ZT30R Pro

    望远镜

    孔径

    44mm

    放大倍

    30x

    视场

    1°30''(26m/1km)

    最短视距

    1.7m

    距离测量

    单棱镜测程

    3500m

    无棱镜测程

    500m 柯达灰卡白色面(92%反射率)

    有棱镜测距精度

    ±(2+2×10-6Dmm

    无棱镜测距精度

    ±(3+2×10-6Dmm *

    角度测量

    测角原理

    绝对编码

    显示

    1''/5''/10''

    精度

    2''

    补偿器

    补偿原理

    一体式液态光电双轴补偿器

    工作范围

    ±3'

    水准器

    管式水准器

    30''/2mm

    圆水泡

    8' /2mm

    对中器

    方式

    激光下对点

    环境

    工作温度

    25+50

    防尘防水(依据标准:IEC60529

    IP54

    电源

    容量

    4400mAh

    电池类型

    高能锂电

    操作时间

    13小时

    通讯

    USB

    支持

    蓝牙

    支持

    U

    支持

    WIFI

    支持

    数据容量

    40000

    操作系统

    类型

    WinCE6.0


    * 距离小于100m时,精度为±( 3+2X10-6D) mm;距离100-300m时,精度为±( 5+3X10-6D ) mm
