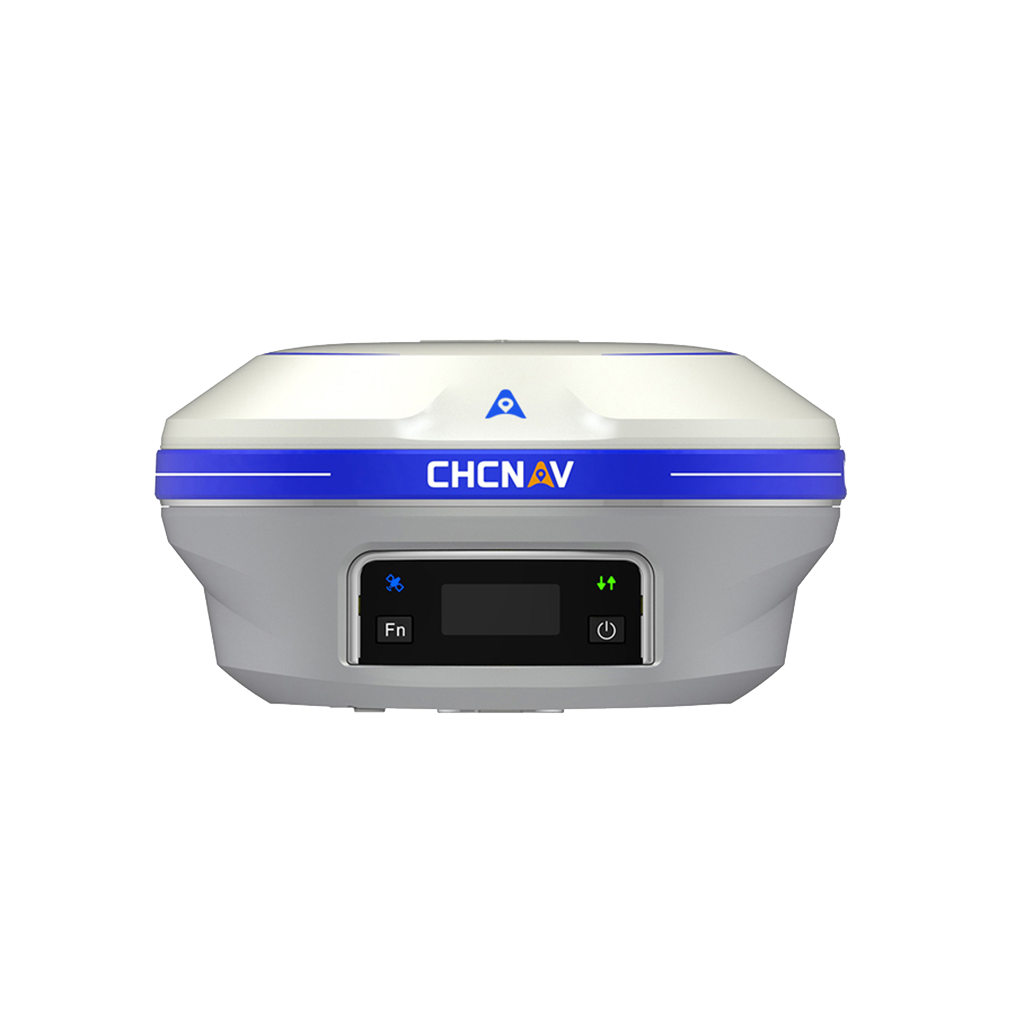

华测X16 视觉RTK

2022-03-28 热度：2038 ℃

　　华测导航X16 RTK是集成了华测目前最新视觉技术的一款革新型视觉RTK产品。支持沉浸式实景三维放样，放样一杆到位，效率提升了50%。全面兼容5星21频点，恶劣环境固定效果提升15%。双引擎算法检核修正，修复飞点。同时可选配AI自动编译道路数据的服务，结合华测目前最新AI技术，X16 RTK可实现道路施工全阶段提速增效、到道路全要素放样，让用户告别编数据繁琐费时的工程难题。

　　放样一杆到位，让效率提升50%

　　1.沉浸式实景三维放样，放样点直接标在地面上，一杆就能放到位

　　2.星光级摄像头，有星光就能看得清

　　精度高固定快

　　固定效果提升15%

　　基带射频一体化SoC芯片，支持5星21频点，内嵌多频点抗干扰技术。

　　双引擎解算，数据不飞点，测了都能用

　　采用窄带抗干扰技术，双引擎算法检核修正，修复飞点，测了都能用。

　　测地通8.0

　　图形操作流畅度提升52%，无缝兼容99.9%CAD图纸

　　极速刷新

　　基于自研“MetaCAD”二、三维一体化图形引擎，毫秒级动态响应，图形操作流畅度提升52%。

　　全能显示

　　通过“CAD plug-in”技术，自动识别外部参照文件，无缝兼容99.9%CAD图纸；云端AutoCAD配合天正系统，出色解决天正图纸显示乱码、数据丢失问题。

技术参数

项目	内容	指标
卫星与精度	卫星系统	GPS+BDS+Glonass+Galileo+QZSS 支持北斗三代，支持5星21频
	通道数	1408
	初始化可靠性	99.9%
	静态精度	水平精度∶±（2.5+0.5×10^-6×D）mm 高程精度∶±（5+0.5×10^-6×D）mm
	RTK精度	平面精度∶±（8+1.0×10^-6×D）mm 高程精度∶±（15+1.0×10^-6×D）mm
GNSS+惯导	IMU更新率	200Hz
	倾斜角度	0~60°
	倾斜补偿精度	10 mm + 0.7 mm/°tilt（30°内精度<2.5cm）
	视觉放样精度	典型精度3cm
用户交互	液晶屏	准视网膜屏幕，阳光直射也能看得清晰、透亮
	指示灯	1个卫星灯+1个差分数据灯
	按键	Fn功能键+电源/确认键
	Web网页	支持PC/手机端网页
物理特性	尺寸	Φ152 mm*81 mm
	材质	镁合金
	重量	1.15kg
	工作温度	-45℃~+75℃
	存储温度	-55℃~+85℃
	防水透气膜	防止在太阳暴晒、突降大雨等恶劣环境下水汽进入设备内部
	防水防尘	IP68(防30分钟水下1米浸泡)
	防撞击	IK08(受到2.5公斤钢制撞锤同等的机械冲击力而不损坏、抗3米跌落)
电气性能	电池	移动站典型续航20h，视觉放样模式续航15h
	快充	支持快充，最高15w快充
	外接供电	(9-28）V DC
	储存	32GB
	电子气泡	支持
无线通信	无线连接	支持Wi-Fi数据链
无线通信	电台	内置收发电台，支持华测/TT450/透明传输协议
控制手簿	型号	HCE600安卓测量手簿
	操作系统	Android 10
	CPU	八核2.0GHz处理器
	网络	4G全网通，内置eSIM赠送三年测绘流量
	液晶屏	5.5‘’高清显示屏
	电池	续航14小时
	防水防尘	IP68
高级功能	智能功能	支持超级双发，超级双收，一键固定
高级功能	智能服务	支持华测云服务，提供云存储，功能码分享提供智能道路数据编辑功能
