徕卡TS60全站仪-BIM解决方案助力国家重点地震实验室建设
项目背景:
国家地震重点实验室基础设施建设,实验中心结构主体包括大型振动台和水下振动台两部分,其中地下3层,地上局部2层,为钢结构,最大高度35.85m,最大单体跨度78m,基坑最大深度18m。其中实验中心需现场拼接安装大型、高精度预埋件,工程量大、流程复杂,各埋件群组精度控制严格,施工难度高。
中建某局承建该大型地震工程模拟研究设施,创新性采用BIM手段进行覆盖全周期项目控制,采用预埋件拼装工艺:工厂预制,现场安装。主要预埋件为实验中心大型振动台基础预埋件和台面预埋件;水下振动台的作动器预留预埋件、造波机埋件组等。
项目难点:
预埋件种类多,施工精度要求高:安装和拼接(造波机、振动台、地面锚孔预等)总体误差三维精度控制在3mm之内。
预埋件都是定制,现场安装,需要将模型在实地精确安装,一次施工不可逆。
BIM流程施工,将内外业数据融合,依照设计模型进行施工,覆盖项目全周期。
徕卡解决方案:
徕卡TS60可以准确、及时地将设计数据从内业传输到外业现场,减少返工、材料浪费和工期延误,打通了BIM与施工的隔阂,能够贯穿于整个建筑测量项目,具体如下:
使用Revit软件完成BIM模型数据和坐标设计。
内业数据准备,使用Revit进行BIM模型数据提取。
A.使用徕卡Building Link插件对模型进行设计坐标提取:
B.批量提取设计数据并输出为XML格式,使用Revit软件输出BIM模型数据DXF 格式:
C.将BIM模型数据的DXF格式、设计数据的XML格式导入徕卡TS60全站仪。
3. 外业通过超高精度测量机器人徕卡TS60的机载睿测软件Captivate来加载BIM模型和设计坐标,从而实现BIM模型的可视化测量和放样,并提供现场检核条件。

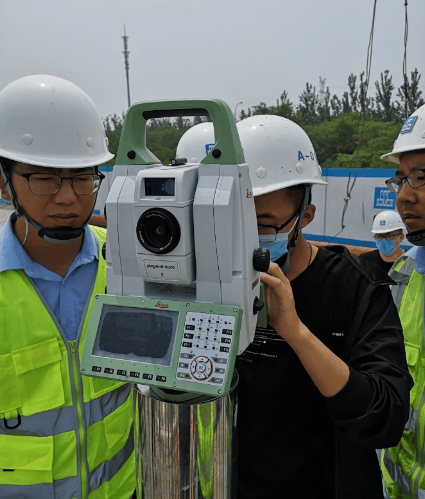

项目现场实施:
现场进行后方交会设站,直接进行测量、放样,选中某个设计点数据,使用TS60转向点功能+激光指示即可指向待放样点位,点击测距按钮可实时显示模型点位与实际位置差值:
总结:
1.第五代测量机器人徕卡TS60全站仪,手动照准和ATR自动照准角度测量精度均达到0.5″,可满足工程测量领域中各种精密工程的精度要求;
2.徕卡TS60全站仪搭载徕卡睿测软件Captivate,支持DXF、IFC等模型数据导入,可将内业设计数据XML无缝搬到施工现场,步步可检核;
3.通过徕卡Building Link插件,可帮助用户快速、批量、无冗余的提取设计数据,该软件操作简单、使用方便。
