思拓力S1工程型惯导RTK

2021-06-11 热度：4544 ℃

　　⼯程测量·效率保证

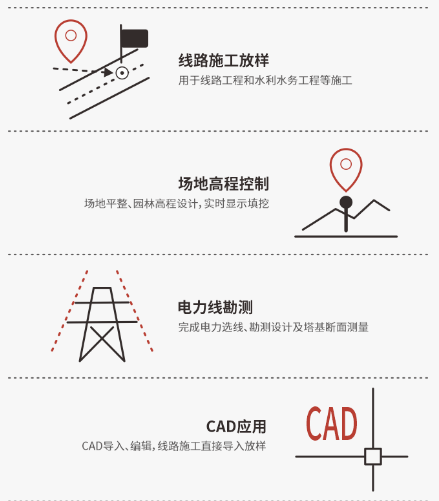

　　S1⼯程型惯导RTK是⼯程测量的利器，功能全⾯，性能稳定，品质可靠。还有量身打造的专业测量软件SurPAD 4.0，可以满⾜多种放样作业的使⽤需求，如道路施⼯、电力线勘测、场地平整控制、CAD应⽤、铁路放样等。

　　硬核科技·高效网络

　　五星十六频，800通道数，全星座全频点信号追踪，全面支持北斗三号；

　　内嵌eSIM，开机即测，⼀年免流量，无需插卡即可实行网络式作业；

　　410~470MHz全频率全兼容全球通电台；

　　全新6.04固件，抗干扰更强，精度更高，性能更牛，高效固定解；

　　五种数据链任意切换（WiFi，eSIM，SIM，电台，蓝牙）；

　　IP68军⼯级防水防尘。

　　全键盘安卓手簿

　　思拓⼒新推出的⾯向专业测绘用户的⼀款全键盘安卓⼿簿，整体设计更符合⼈体⼯程学，同时在操作系统、硬件配置、软件优化等方面有很大提升。

　　第四代惯导倾斜测量(单独开通)

　　不受电磁干扰，无需气泡对中，扛杆即测，行走放样，作业效率提升50%

技术参数

项目	子项目	描述
GNSS 性能	通道数	800
	跟踪特性	BDS-2： B1,B2,B3
		BDS-3：B1C, B2a, B2b,ACEBOC
		GPS：L1C/A, L1C, L1P,L2C,L2P,L5
		GLONASS: G1,G2,G3
		Galileo：E1,E5a, E5b, AltBOC, E6
		QZSS:L1C/A,L1C, L2C, L5, LEX
	数据输出	NMEA0183,NMEA2000, Crescent二进制
	差分输出	RTCM SC-104(SBAS/Beacon) 自有差分格式ROX， RTCM2.x, RTCM3.x, CMR, CMR+
精度指标	静态测量	水平：±（2.5+0.5×10 ^-6D）mm 垂直：±（5+0.5×10^-6 D）mm
精度指标	RTK测量	水平：±（8+1×10^-6 D）mm 垂直：±（15+1×10^-6 D）mm
惯导测量（需单独开通）	补偿精度	8mm+0.3mm/°tilt（30°以内<2cm）
	补偿⻆度	0~70°
	惯导更新率	400Hz
系统平台	操作系统	Linux
	内置存储	板载8G
	蓝牙	蓝牙 BT 5.0向下兼容，BLE
	W i F i	802.11 b/g/n
全球通电台	通讯协议	TrimTalk，TrimMaskⅢ，SOUTH，PCCEOT， Geotalk，Hitarget
	频率	410~470MHz
	通道数	7+2400（7个固定通道，2400可自定义通道）
	外置电台	5W/35W可调
电气性能	电池	内置智能锂电池，6900mAh，7.2V
电气性能	输入电压	9~28V DC
人机交互	按键	电源按键，⽤于开启与关闭主机。短按⼀次播报当前的工作模式和状态。
数据接口	TNC接口	连接内置电台天线
	5芯接口	用于连接外置电源及外挂电台。
	Type-C	用于直充电，数据传输。
物理指标	尺寸	152mm×92mm（含TNC盖帽和底部螺纹头高）
物理指标	重量	920g
环境性能	工作温度	-30℃ ～ +70℃
	存储温度	-40℃ ～ +80℃
	防水防尘	IP68
	抗跌落	抗2米随杆跌落（混凝土硬地）
	湿度	抗99.9%冷凝

项目	子项目	描述
手簿基本参数	型号	SH5A/P9III，以下以SH5A介绍
	操作系统	Android 10
	处理器	高性能八核64位
	RAM+ROM	3GB 高速DDR3+32 GB
	外部存储	最⼤支持128GB SD扩展
	传感器	电⼦罗盘，电子水泡，重力传感器
	摄像头	1300万⾃动对焦摄像头
	移动网络	移动、电信、联通4G全网通
	WiFi/蓝牙	802.11b/g/n,Bluetooth4.0+Bluetooth LE
	内置电池	5200mAh，3.8V
	防护等级	IP67
	扛跌落	可承受1.2米硬质地板跌落
	作业温度	-20℃〜+55℃
	存储温度	-40℃〜+70℃
