首页 > 无损检测仪 > UFO UCX测斜测扭一体化测斜仪

UFO UCX测斜测扭一体化测斜仪

2021-09-08 热度:1488 ℃

    UFO UCX系列滑动式测斜仪可广泛用于观测土石坝、堤防、建筑地基、矿井,基坑开挖、岩土边坡等方面土体及桩体内部的水平位移变化,是一款工程施工监测必配的精密测量仪器。




  试验检测:UFO测控作为自动化检测技术的先行者,拥有行业水平一流的科研队伍和设备先进的研发基地。对产品理论和性能不断进行测试,确保每一款产品性能高效稳定。

  产品及原理介绍

  在岩土工程监测项目中,土体深部水平位移监测是一项非常重要的监测指标。作为该项指标的常用测量仪器,测斜仪被广泛地应用于基坑、边坡、大坝、水库、桥梁等工程监测项目中,为工程结构的安全稳定分析提供了重要依据。

  测斜仪对工程结构物的深部位移监测是通过对与结构物紧紧连接在一起的,测斜管的监测来实现的。测斜管通常安装在穿过不稳定土层至下部稳定地层的垂直钻孔内,测斜仪通过探头控制线缆,滑轮装置和数据采集软件来观测测斜管的变形。第一次观测可以建立起测斜管位移的初始断面。其后的观测会显示当地面发生运动时断面位移的变化。观测时,探头从测斜管底部向顶部移动,在0.5m/1m处暂停并进行测量工作。

  测斜仪的工作原理如图所示。当测斜仪在测斜管内自下而上滑动测量时探头内的传感器敏感地反映出测斜管在每一段深度L处的倾斜角度变化;进而根据倾斜角求出不同高度处的水平位移增量。

  产品外观说明

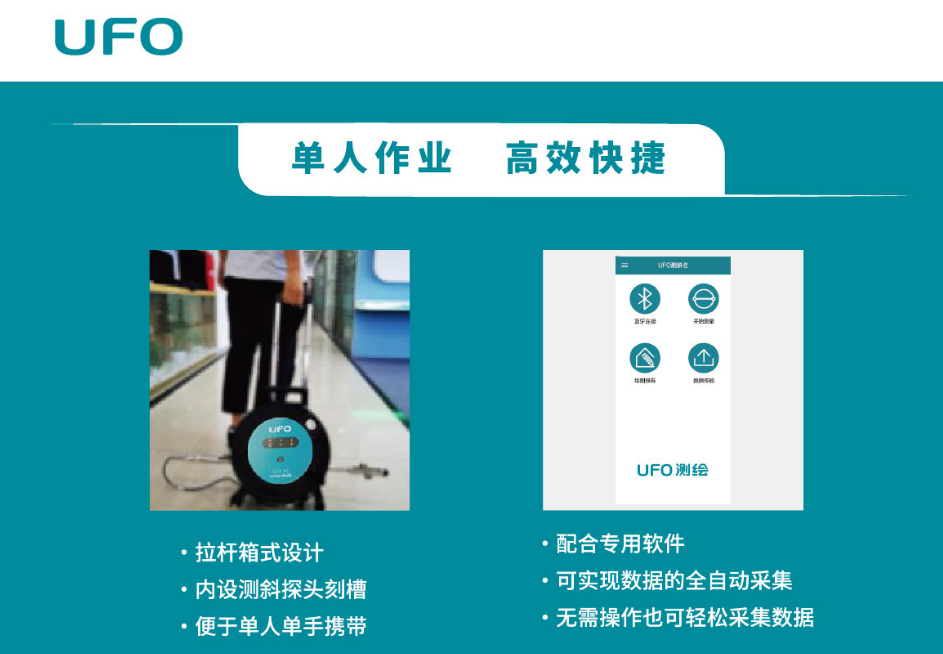

  传统测斜仪采用的读数仪连接测斜探头进行作业的模式,笨重且繁琐,作业且效率低下。为解决这一问题,UCX系列测斜仪采用了多种设计优化思路,轻松保证外业作业的高效快捷。

  数据成果自动备份实时回传

  用户可在采集过程中随时暂停/继续工作,并在误测时任意切换回已采数据进行重测操作。同时单孔数据采集完毕后,数据可立即上传至云平台,既保证了最终成果的随时调取,又省去了数据的拷贝和处理环节,增加工作效率。


  报表显示多样化

  针对不同行业客户的不同需求,预设多种格式的数据报表,如二维/三维管型图、本次/累计变化图、原始数据图、报表成果图等。亦可针对特殊行业客户的定制需求自定义报表。

       工业设计

      全不锈钢一体成型,高强度电缆,经久耐用,抗震性高达5000g,探头/线缆防水优于2Mpa。

  • UFO UCX系列滑动式测斜仪可广泛用于观测土石坝、堤防、建筑地基、矿井,基坑开挖、岩土边坡等方面土体及桩体内部的水平位移变化,是一款工程施工监测必配的精密测量仪器。
  •  UFO UCX系列滑动式测斜仪技术参数
