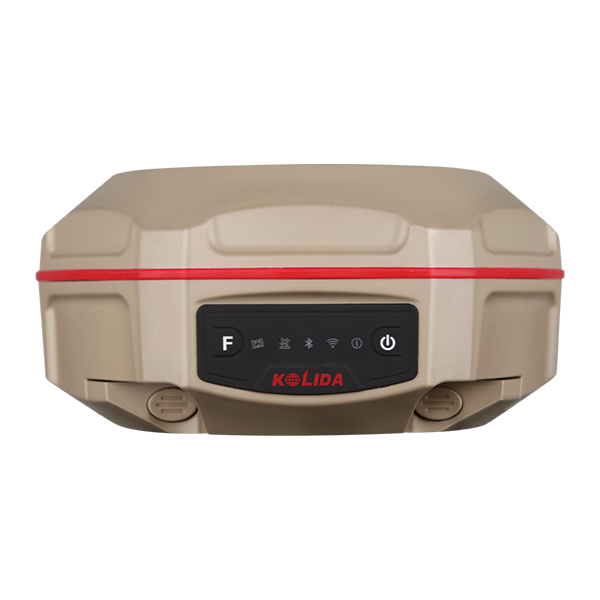

科力达K9 RTK超越版

2021-10-08 热度:495 ℃


科力达K9 RTK超越版

以变应变,力求测量作业别开生面,配备最新一代北斗高精度芯片,支持五星十六频,全星座全频点解算;无缝连接高精度位置服务,信号全国覆盖,提供CGCS2000坐标,特有电台天线支架设计实现360度全向发射信号,收发一体化内置电台典型作业距离10km

强大平台 完整智能系统  电台天线 360度全向发射  六边设计 信号传播更远

全新北斗芯片 解锁更多体验

全新一代北斗高精度芯片,为K5超越版加码,支持北斗三号全球卫星信号,支持五星十六频,全频点全星座解算,瞬时卫星颗数高达50颗,信号优好;无缝连接高精度位置服务,中国移动4400个站点,信号全国覆盖,提供CGCS2000坐标;40nm工艺,射频基带一体化,高集成低功耗,高效抑制干扰;360°信号快捕技术,配合芯片级运算能力,带来“秒固定”的作业体验。

智能平台,服务智慧升级

智能Linux系统平台,配备新一代Cortex-A5微处理器,加之智能云端,接收机将不再是一台独立的硬件设备。而是一个完整的智能系统,借助科力达强大的云端服务平台,可以对设备远程注册升级、远程服务和远程诊断,足不出户便可享受到科力达的星级服务。

多种数据链,应用更惬意

全功能电台

收发一体化,高中低三档可调,典型作业距离10km,支持内置电台中继功能和自定义频段;

410-470宽频频段,支持TrimTalk450S/TrimMark3/SOUTH,实现与进口设备的互联互通。

电台天线

折叠式电台天线支架,实现天线的360°全向发射,抗干扰能力更强,信号传播距离更远。

蓝牙与WIFI

1)蓝牙:双向传输设计,实现主机与手簿的实时互通,接收机可使用手簿网络接收差分信号,配备4.0标准超长距离蓝牙,信号传输稳定,兼容2.1标准,应用便利灵活。

2WIFIwifi连接网络,便捷获取数据,也可开放wifi热点,由多种设备接入,进行更加丰富的设置与调整。

五大功能  操作灵活增效

NFC 闪触配对

1)全新NFC闪触配对技术

2)手簿轻轻触碰主机

3)即可实现蓝牙自动配对

双电池设计

1)支持热插拔,无限续航,为基准站模式下的内发射提供强劲保障

2)支持快速充电,支持丰富的外接充电配设

3)电池与手簿电池通用,外业工作更灵活

智能语音

1)一键播报主机模式,智能提醒主机状态

2)默认支持中文、英语、韩语、俄语、葡萄牙语、西班牙语、土耳其语

3)支持语音自定义

基站移动提醒

1)内置倾斜姿态模块,时刻判读主机姿态

2)基站意外移动、倾倒,手簿自动报警

3)及时调整校正

智能拷贝

1)即插即用的USB传输数据方式

2)一键智能拷贝,通过外接USB存储器直接导出主机静态数据

3FTP下载、HTTP下载

H5手簿。

安卓系统手簿,1300万像素高清摄像头,支持支持精准影像采集;4+64GB内存,拓展应用丰富;4.3寸高清大屏,操作更方便;一键唤起工程之星软件,一键搭建数据采集,4G全网通讯,数据传输可靠,各类负责工况,自如从容应对。

全新专业测量软件。

安卓版工程之星专业测量软件,延续经典界面设计,全方位优化各类功能、算法,拓展道路、电力等行业应用。

极光S3电台。

全新数传电台,大数据传递高效率。支持多个电台协议作业,仪器兼容性强;采用全新的射频电路方案:传输数据性能更快更稳定,无线蓝牙,便捷连接;具有良好散热特性,简洁显示,直观操作。


  • 以变应变,力求测量作业别开生面,配备最新一代北斗高精度芯片,支持五星十六频,全星座全频点解算;无缝连接高精度位置服务,信号全国覆盖,提供CGCS2000坐标,特有电台天线支架设计实现360度全向发射信号,收发一体化内置电台典型作业距离10km。
  • 技术参数
    TECHNICAL PARAMETERS
    配置 详细指标
    测试性能 信号跟踪

    BDS-2:B1I、B2I、B3I;BDS-3:B1I、B3I、B1C、B2a、B2b
    GPS:L1、L1C、L2C、L5、L2P
    GLONASS:G1、G2、G3;SBAS:L1
    Galileo:E1、E5a、E5b、E6C、AltBOC
    QZSS:L1、L2C、L5;IRNSS:L5
    965通道,支持5星16频

    GNSS特性 定位输出频率 1Hz~50Hz
    初始化时间 小于10秒
    初始化可靠性 >99.99%
    全星座接收技术,能够支持来自所有现行的和规划中的GNSS星座信号
    高可靠载波跟踪技术,提高载波精度,提供高质量原始观测数据
    智能动态灵敏度定位技术,适应各种环境变换,适应恶劣、远距离定位环境
    高精度定位处理引擎
    定位精度 码差分GNSS定位 水平:0.25 m + 1 ppm RMS
    垂直:0.50 m + 1 ppm RMS
    SBAS差分定位精度:典型<5m 3DRMS
    静态测量精度 平面: ±(2.5+0.5×10-6×D)mm
    高程: ±(5.0+0.5×10-6×D)mm
    RTK测量精度 平面: ±(8+1×10-6×D)mm
    高程: ±(15+1×10-6×D)mm
    (D为被测点间距离,km)
    操作系统/
    用户交互
    操作系统 Linux
    按键 双键操作,方便快捷
    指示灯 五指示灯
    web交互 内置Web UI管理后台,支持WiFi和USB模式访问接收机内置Web UI管理页面,实时监控主机状态,自由配置主机。
    语音 智能语音技术,智能状态播报、语音操作提示;默认支持中文、英语、韩语、俄语、
    葡萄牙语、西班牙语、土耳其语; 支持语音自定义
    二次开发 提供二次开发包,开放OpenSIC观测数据格式以及交互接口定义用于二次开发
    数据云服务 网页版云服务管理平台,支持在线注册等远程管理、数据交互等服务
    硬件 尺寸 175mm*83mm(直径、高)
    重量 1.06kg(无电池)
    材质 热塑性聚酯、聚碳酸酯高分子材料
    温度 工作温度:–30 °C到+65 °C
    存储温度:–40 °C到+80 °C
    湿度 抗95%冷凝
    防护等级 防水:1m浸泡,IP67级
    防尘:完全防止粉尘进入,IP67级
    防震 抗2米随杆跌落
    电气 电源 9-28V宽压直流设计,带过压保护
    电池 双电池供电,支持热插拔,电量6800mAh
    材质 常规作业满足10小时续航时间,可支持其他变压供电系统,(提供7*24h持续工作电源解决方案)
    通讯 I/O端口 5芯LEMO接口 外接电源接口+RS232
    7芯LEMO接口 外接USB(OTG)
    电台、网络天线接口(共用);SIM卡卡槽
    无线电调制解调器 内置高性能收发一体电台,低中高(1W、2W、3W)三挡,典型作业距离10km,工作频率410-470MHz,可切换电台中继模式;
    外置发射电台 5W/25W,工作频率 410-470MHz    通讯协议: TrimTalk450S,TrimMark3, SOUTH
    蓝牙 BLEBluetooth 4.0蓝牙标准,支持Android系统手机连接;Bluetooth 2.1 + EDR标准
    NFC无线通信 采用NFC无线通信技术,手簿与主机触碰即可实现蓝牙自动配对(需手簿同样配备NFC无线通信模块)
    蜂窝移动

    手簿支持4G全网通,基于智能PPP拨号技术,自动实时拨号、工作过程中持续在线;主机外置网络天线,配备4G高速网络通讯

    模块(支持移动、联通、电信),兼容3G/GPRS/EDGE;兼容各种CORS系统接入。

    WIFI 标准 802.11b/g/n标准
    WIFI热点 具有WIFI热点功能,任何智能终端均可接入接收机,对接收机功能进行丰富的个性化定制;
    工业手簿、智能终端等数据采集器可与接收机之间通过WIFI进行数据传输
    WIFI数据链 接收机可接入WIFI,通过WIFI进行差分数据播发或接收
    数据存储/传输 数据存储 8G内置固态存储器,支持32G外接扩展;自动循环存储(存储空间不够时自动删除最早数据);支持外接USB存储器进行
    数据存储;丰富的采样间隔,最高支持50Hz的原始观测数据采集
    数据传输 一键智能拷贝通过外接USB存储器直接导出主机静态数据;即插即用的USB传输数据方式;FTP下载、HTTP下载
    数据格式 静态数据格式:南方STH、Rinex2.01和Rinex3.02等多种格式
    差分数据格式:CMR+、CMRx、RTCM2.1、RTCM2.3、RTCM3.0、RTCM3.1、RTCM3.2输入和输出;
    GPS输出数据格式:NMEA0183、PJK平面坐标、二进制码、TrimbleGSOF;网络模式支持:VRS、FKP、MAC,支持NTRIP协议
    惯导系统/传感器

    惯导倾斜测量(选配)

    内置IMU惯性测量传感器,支持惯导倾斜测量功能根据对中杆倾斜方向和角度自动校正坐标

    温度传感器

    内置多个温度传感器,采用智能变频温控技术,实时监控与调节主机温度
