DSD-ⅢA 指向摄影系统操作指南

2022-09-20 热度:2628 ℃

常州大地测绘科技有限公司     DSD-ⅢA 指向摄影系统操作指南

一、系统图示

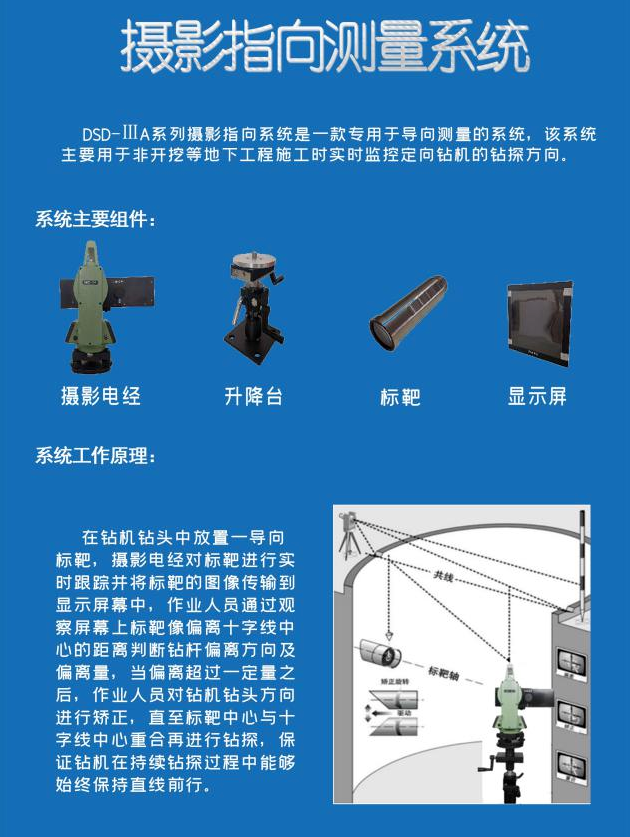

图一 DSD-ⅢA 整体

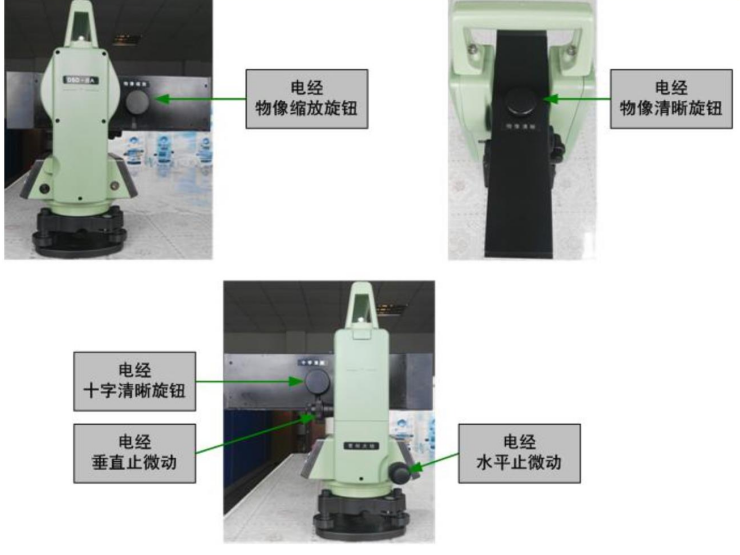

图二 DSD-ⅢA 旋钮

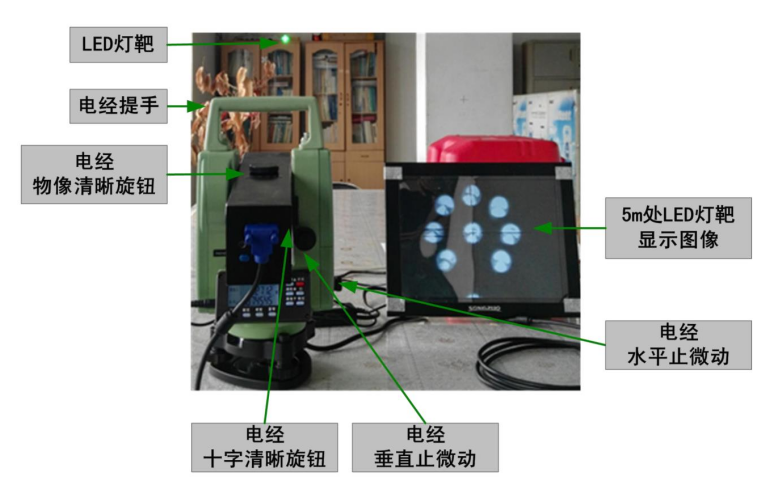

图三 DSD-ⅢA 5m 处调试图


图四 DSD-ⅢA 80m 处调试图


二、设备安置

1、将升降台正确安装在工作井水泥地面上

1)设备安装桩点(“垂直引线”)位于升降台底座中心位置。

2)升降台水平调节手摇柄与“水平等高引线”(预钻进方向)垂直。

2、将摄影电经架设在升降台上,并整平仪器。

3、将工业显示器安装放置在可视位置。

4、打开 LED 标靶电源点亮 LED 灯,将 LED 标靶正确安装在钻头内(说明:使用前请及时给 LED 标靶充电)



三、设备连接

1、用专用 VGA 视频线连接摄影电经和工业显示器(其中,直角弯头连接摄影电经)。

2、正确连接工业显示器电源线(三孔插头),并连接至 220V 交流电。

3、正确连接摄影电经电源线(DC 圆头),并连接至 220V 交流电。



四、设备开启

1、按下电经面板上的“开关”键(红色按钮),打开电经。

  【备注:电经开关---按下开机、长按关机】

2、按下电经镜筒底部蓝色按钮【 】,打开相机。

  【备注:相机开关---按下开机、长按关机】

3、工业显示器出厂默认通电开机。



五、设备调试

1、按下电经面板上的“¤”键,再按下“测距◆”键,打开电经液晶照明,同时打开仪器前端分划板(十字丝)照明 LED 灯。

2、调节“物像缩放”旋钮(镜筒左侧)使显示器图像显示大小合适(说明:一般将图像调至最大充满整个显示屏,逆时针方向旋转图像放大)。

3、调节“十字清晰”旋钮(镜筒右侧)使显示器图像中显示的十字丝清晰。

4、调节升降台水平手摇柄,调整电经水平位置,使电经垂直方向中心轴线(电经提手顶部小圆孔标识)与垂直引线重合,并锁紧升降台水平止紧旋钮。

5、按下电经面板上的“¤”键,再按下“复测▲”键,打开电经激光指向,调节“物像清晰”旋钮(镜筒上方),使激光光斑聚焦成一点(大约在 LED 标靶距离处聚焦)。

6、调节电经垂直止微动,使电经垂直角为 90o(说明:电经出厂一般设置为天顶为 0,则水平方向为 90o),锁紧垂直止微动。

7、调节升降台垂直手摇柄,调整电经高度位置,使电经指向激光光束与 LED 标靶中心等高,并锁紧升降台垂直止紧旋钮。

8、调节电经水平止微动,使指向激光光束打在 LED 标靶中心位置,锁紧水平止微动。

9、此时,在工业显示器上会显示 LED 标靶图像,再微调“物像清晰”旋钮(镜筒上方),使图像达到最清晰状态。

10、按下电经面板上的“¤”键,再按下“复测▲”键,关闭电经激光指向(说明:在装调好设备后请关闭电经指向激光,然后再使用该系统)。

11、随着掘进距离增加,需要随时调节“物像清晰”旋钮(镜筒上方)以使 LED 标靶图像清晰(说明:在使用过程中无需调节“物像缩放”和“十字清晰”旋钮)。
