西北戈壁,拼荆斩棘——徕卡GNSS助力超长引水隧洞顺利贯通!

2023-09-11 热度:2699 ℃

在祖国西北的大戈壁上,建设者们正在修建一条备受瞩目的引水工程。

该工程横跨高达数千米的山脉,为此工程师们需要穿山开挖出一条长42KM,埋深达到2000多米的引水隧洞,高山地质条件复杂,开挖极其困难,工程量巨大。

工程未动,测量先行!




控制测量重要性:


  • 一般隧道施工时,测量稍有不慎就会导致线路偏移,造成额外的成本投入,更别说如此重量级的隧洞工程,一旦测量工作出现问题,造成的损失将无法估量。

  • 在隧洞工程的诸多测量任务中,项目的首级控制网测量尤为关键,其控制精度直接影响着隧洞最终是否能够顺利贯通。

  • GNSS静态测量拥有精度高,可以全天候作业,操作简单等特点,是目前各种大型工程项目中首级控制网测量的首选。而对于GNSS静态测量来说,首先要考虑的无疑是能够提供高质量GNSS数据的接收机以及简单易用,结果可靠的后处理软件。


项目难点:


在环境恶劣的西北戈壁进行GNSS静态测量作业,有以下难点:

  1. 测区海拔落差较大,部分GNSS静态点位只能依山布设,卫星信号遮挡严重,对GNSS天线的卫星信号跟踪能力要求高;

  2. 本项目隧道全长42km,仅出入口可布设控制点,这就导致控制网的长边超过42KM,而短边不到3KM,长短边问题严重;

  3. 测区位于无人区域,作业环境恶劣,高海拔极低温,且单个测量时段较长,非常考验设备在恶劣环境的可靠性以及持续作业能力。


技术方案:


珠联璧合,相得益彰

image.png徕卡GR50参考站接收机+徕卡AR20 3D扼流圈天线

天线方面,徕卡AR20 GNSS天线采用了全新设计的3D扼流圈,增强了卫星跟踪性能,具有出色的相位中心稳定性和无与伦比的抑制多路径性能,在周围遮挡严重的环境下徕卡AR20也能对卫星稳定跟踪,获取高质量卫星信号,保障数据可靠,避免返工重测。

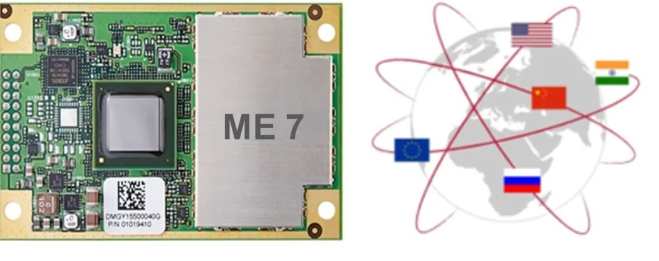

接收机方面,徕卡GR50 GNSS接收机配置全新一代测量主板,全面支持北斗卫星信号,搭载先进的信号跟踪和干扰抑制测量引擎,有着优于0.5mm的GNSS载波相位测量噪声,即使在困难环境条件下,依然可以提供稳定可靠的高质量GNSS 观测数据。


此外,徕卡GR50 GNSS接收机,还采用瑞士军工设计,防尘防水等级达到IP67,适应高海拔、极低温作业环境;同时GR50内置可拆卸大容量电池,一块电池可连续供电20个小时以上,满足高等级控制网长时间静态测量要求。



解算软件方面,徕卡Infinity数据后处理软件,界面清晰明了,功能简单易用,不仅支持GPS/GLONASS/北斗/伽利略/QZSS五个星座的数据同时解算,还支持单北斗解算,强大的基线解算能力帮助用户轻松搞定各种静态数据解算。


徕卡GR50参考站接收机+徕卡AR20 3D扼流圈天线的静态测量方案致力于高等级、高精度的控制网测量,在恶劣环境作业依旧保持高精度和高可靠性,性能出众,无惧锤炼,为超长引水隧洞顺利贯通保驾护航!


项目成果:

经过多次测试以及实际应用验证,徕卡测量系统提供的徕卡GR50参考站接收机、徕卡AR20 3D扼流圈天线以及Infinity后处理软件轻松解决以上难题,顺利完成了该隧洞的首级控制网测量,助力隧洞贯通。
