国测地形一队为引汉济渭工程提供测绘保障服务纪实

2017-09-28 热度:3936 ℃

  引汉济渭工程地跨黄河、长江两大流域,横越秦岭屏障,由汉江向渭河调水,总调水规模达15亿立方米,工程主要由黄金峡水利枢纽、秦岭输水隧洞和三河口水利枢纽三大部分组成。国家测绘地理信息局第一地形测量队充分发挥人员、设备、技术和管理优势,为三河口水利枢纽提供精准、实时、可靠的测绘保障,做好把关人,当好监护者,为大坝建设保驾护航。



  重担,扛在肩上



  国测地形一队专门成立了引汉济渭工程三河口水利枢纽项目部,代表业主方对所有施工与监理单位的测量资质、测量技术方案、测量成果、仪器设备、人力资源等进行督查验收。

  项目部工作繁重,责任重大。一是对首级与加密控制网进行复测与维护管理。项目部定期或在大规模开挖后都要进行一次复测,或者在使用过程中发现控制点有位移迹象立刻进行复测,确保控制点准确无误。二是对大坝重要点线进行复核。项目部视实际情况或单独或与监理单位联合,重点对开挖轮廓线、主体建筑物基础块和预埋件的立模点、大型金属结构与机组安装基准点、大坝轴线进行复核。双曲混凝土拱坝每浇筑5至10米高度时,都要对主要特征点和立模点进行复核。三是地形图的测绘与管理。项目部对已有原始地形资料、过程测量地形图、各种图纸、图表、成果进行管理,分门别类,严格登记,统一编号,高效利用。四是履行监督。项目部可以说是监理的监理,代表业主方对经监理审核的施工测量和测量技术方案提出意见和建议,保证测量技术方案的先进性与合理性。监督监理、施工单位建立健全质量保证体系,并保证质量体系正常运行。五是工程量计算。项目部要对施工进度工程量、竣工工程量进行核算。

  项目部工程技术人员不断加强对外沟通协调,强化内部管理,按照“标准化测区建设”的要求,明确工作职责,细化工作流程,强化监督责任,落实安全保密,严格制度执行,确保工作有序、扎实、高效推进。技术人员吃住在坝上,始终保持高度的责任心和使命感,其高效率、严要求、高质量、硬作风得到了业主方的高度赞誉。

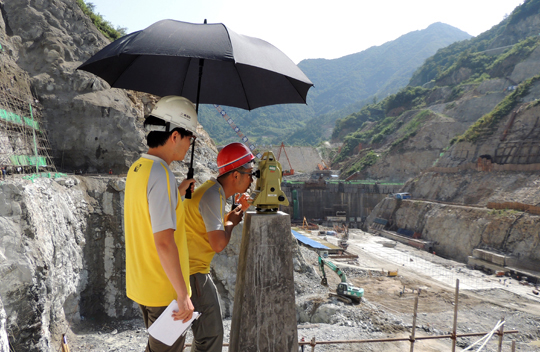

  技术人员在进行大坝首级控制网复核

  好钢,用在刃上



  三河口水利枢纽工程施工环境艰苦,工作环节复杂,工程质量要求高,国测地形一队领导带领相关技术部门,以项目为依托,多次前往大坝施工现场进行调研,探索测绘高新技术及仪器装备在工程施工中的应用,积极开展技术创新,提高工作效率,提高监测质量,取得了显著的成效。

  一是利用高精度全自动全站仪完成大坝首级和加密控制网的复核。控制网是大坝建设的基准,直接关乎着大坝的质量与安全,是监理的依据,更是日后大坝维护与监测的基础。国测地形一队利用全站仪开展大坝首级和加密控制测量,实现自动化测量,高精度、高质量、高效率地完成大坝基础控制及复测。

  二是利用三维激光扫描仪对大坝施工区地形图进行了精度检测。地形图是工程施工和工程量计算的重要依据,地形图质量的好坏直接影响设计质量和工程计量的准确性。国测地形一队利用三维激光扫描仪对大坝施工区地形图进行了精度检测。该仪器测量精度在100米处优于5毫米,最大测量距离超过2000米。具备实时波形处理技术,能够高速、远距和高精度测量。项目部技术人员利用该仪器,在一天内便完成了整个施工区数据采集、点云处理以及坐标信息的提取等工作。

  三是利用无人机航测系统周期性获取大坝高分辨率遥感影像。在大坝建设过程中,国测地形一队采用无人机航测系统周期性获取大坝高分辨率遥感影像,利用其所生产的高精度DOM、DEM、DSM直观地展现出坝体和周围环境的变化,在施工过程中实时、精确地对大坝及周围环境进行监测,还可以快速地计算填挖土方量,从而准确地核查工程量。

  目前,三河口水利枢纽正在紧张施工中,国测地形一队将持续发挥高新技术的优势,精密地监测着大坝的每一点变化。



  服务,记在心上



  三河口水利枢纽工程地处秦岭峡谷地带,天气复杂多变,滑坡、落石等时有发生。施工现场工程人员多,大型机械多,钢筋、水泥等材料多,客观上存在着很大的安全隐患。项目部制定了严格的安全生产规定,技术人员时刻将安全铭记于心,认真做好安全防护措施,在艰苦复杂的环境中坚持做好测绘保障服务。

  工程质量高于天。项目部依据相关规范,结合实际情况,编写了《三河口水利枢纽工程施工测量管理细则》,统一测绘技术标准,做到有章可依、可查,确保各环节的测量成果精准无误。

  三河口水利枢纽工程工序复杂,参与方众多,施工现场复杂多变,项目部牢固树立服务意识,积极履职尽责。技术人员在职责范围内,应业主要求,完成零星测量任务,对没有原始地形资料的项目或部位,根据工程要求,按规范实测相应比例尺的地形图。施工过程中,周期性地对重要部位、特征点进行复核,对因地质灾害和自然灾害造成的工程量增减进行复核。

  项目部还根据施工进展,及时提供有关审批的测量资料及信息文件,包括测量方案、观测手簿、测量图纸及计算成果、测量报告等,不定期向有关领导和部门,通报工程量复核情况。

  项目部还有一项重要的工作内容,就是提供测量技术咨询,受业主方委托与聘请的咨询专家一起工作,向咨询专家提供工程资料与文件,接收并分析研究咨询专家的建议,对存在的问题及建议提出书面报告。

  “可以说,我们就是大坝上空的一双眼睛,见证着大坝建设的点点滴滴。”项目部的工程师杨博说。

  国测地形一队以精湛的技术、优质的服务,扎实做好引汉济渭工程的测绘保障,服务“三个陕西”建设,助力陕西追赶超越,并将更加积极主动地为经济社会发展和重大工程提供测绘地理信息技术支持,彰显测绘的价值和作用。
