华测X11 视觉放样RTK

2023-12-16 热度：2244 ℃

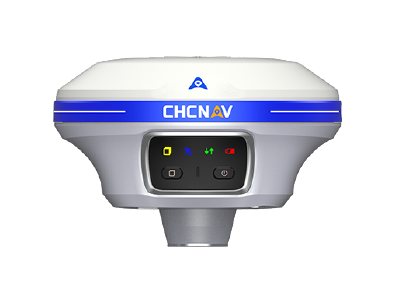

X11 视觉放样RTK

华测RTK导航X11 RTK是集成了华测新型视觉技术的一款革新型视觉放样华测RTK产品。支持沉浸式实景三维放样，放样一杆到位，效率提升了50%。支持跟随放样，放样底图跟着人旋转，第一视角看导航，不用费劲认方向、识距离。全面兼容5星21频，遮挡环境下固定效果提升15%。多算法互相校核、剔除飞点，测了都能用。支持工程云备份，数据云共享，作业云协同，“面对面”远程协助，传数据不用线，数据不怕丢，有问题再也不怕电话讲不清楚了。

视觉实景放样，放点一杆到位，再也不用来回挪杆了


◎ 沉浸式实景三维放样，放样点直接标在地面上，跟着箭头走，一杆就能放到位，告别来回挪杆

◎ 卫导+惯导+视觉融合算法，替代磁罗盘方案，不受磁干扰，方向准

◎ 跟随放样，放样底图跟着人旋转，第一视角看导航，不用费劲认方向、识距离

通道数翻倍，高灵敏度，再也不用担心遮挡环境不固定了

◎ 支持北斗三代卫星，支持5星21频，采用双核处理器，芯片算力提升100%，更多卫星频点也能解算

◎ 1408通道，遮挡环境下固定效果提升15%，多算法互相校核、剔除飞点，测了都能用

超级惯导，告别反复初始化，精度可靠，点到即测

◎ 初始化算法快速，无需等待

◎ 初始化完成后不退出，肩抗、手拿、横放惯导都可用

◎ 告别对中杆气泡，点到即测，精度可靠


云服务：传数据不用线，数据不怕丢，问题解决不再难

◎ 分享码传输，传数据不用线；自动云备份，再也不怕丢数据

◎ “面对面”远程协助，有问题再也不怕电话讲不清楚了

X11 视觉放样RTK技术参数 TECHNICAL PARAMETER

项目	内容	指标
卫星与精度【1】	卫星系统	GPS+BDS+Glonass+Galileo+QZSS，支持北斗三代，支持五星二十一频点
	通道数	1408
	初始化可靠性	99.99%
	无网续测	支持
	信号捕获灵敏度	典型值-162dbm，捕获弱信号能力更强
	RTK精度	平面精度:±(8mm + 1×10-6×D)mm
	RTK精度	高程精度:±(15mm + 1×10-6 ×D)mm
	静态精度	平面精度:±(2.5mm + 0.5×10-6 ×D)mm
	静态精度	高程精度:±(5mm + 0.5×10-6 ×D)mm
GNSS+惯导【2】	IMU更新率	200Hz
	倾斜角度	0-60度
	超级惯导	支持惯导初始化完成后不会退出
用户交互	指示灯	1个卫星灯+1个差分数据灯+1个静态指示灯+1个电源灯
	按键	静态切换键+电源/确认键
	web网页	支持PC/手机端网页
摄像头	功能	支持视觉放样
	像素	2MP
	帧率	25Hz
	视场（H，V）	75°，75°
	照度	星光级摄像头，0.01lux照度下依然保持全彩画面
物理特性	尺寸	Φ133 mm*87.6 mm
	重量	0.8 Kg（含电池）
	材质	镁合金
	工作温度	-45℃~+75℃
	存储温度	-55℃~+85℃
	防水透气膜	防止在太阳暴晒、突降大雨等恶劣环境下水汽进入设备内部
	防水防尘	IP68（防30分钟水下1米浸泡）
	防撞击	IK08(2.5公斤机械冲击力而不损坏、抗3米跌落)
电气性能	电池	内置3300mAh锂电池
	电池	移动站典型续航11h以上
	快充	支持快充，最高24w快充
	外接供电	(5-12)V DC
	存储	8GB
数据输出	差分数据	RTCM2.X、RTCM3.X、CMR、CHC516
	定位数据	NMEA-0183
	静态数据	HCN、RINEX 2.11、RINEX3.02
数据通讯	无线连接	支持Wi-Fi数据链
	网络模块	手簿支持4G全网通
	电台	内置单收电台，支持华测/TT450/透明传输协议
高级功能	一键固定	自带CORS账号，开机就能固定
高级功能	智能服务	支持华测云服务，提供云存储，功能码分享
控制手簿	型号	HCE600安卓测量手簿
	操作系统	Android 10
	CPU	八核2.0GHz处理器
	网络	4G全网通，内置eSIM赠送三年测绘流量
	液晶屏	5.5‘’高清显示屏
	电池	典型续航14h
	防水防尘	IP68
