全站仪后方交会原理及应用详解

全站仪后方交会是测量工程中的一种经典定位方法，指在待定点上设站，通过观测至少两个

已知控制点的方向和距离，从而计算出测站点坐标的测量技术。与需要已知点设站的前方交

会不同，后方交会的核心优势在于测站可以自由选择在便于观测和工作的位置，尤其适用于

通视条件良好但已知点不易到达或无法设站的场景。

一、后方交会的基本原理

后方交会的数学本质是空间距离和角度的反算问题。其基本原理可概括为以下步骤：

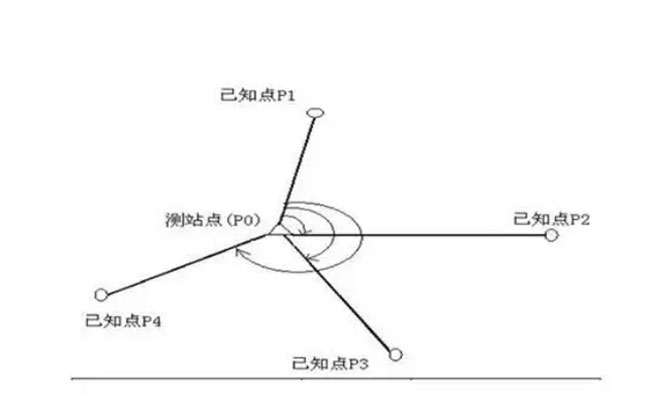

观测与已知条件：在未知点P架设仪器，观测至少两个已知坐标点A、B的方向值（水平角）

和距离（斜距或平距）。已知点坐标（XA, YA, ZA）、（XB, YB, ZB）为起始数据。

构网与几何关系：通过观测，形成了以P为顶点的空间三角形（如观测更多点则构成交汇网）。

观测的方向和距离确定了P点相对于每个已知点的极坐标关系。

坐标反算与解算：

角度后方交会：传统上使用至少三个已知点，通过测量水平角（如∠APB），利用前方交会公

式的逆运算或直接解算三角形，可求出P点平面坐标。其经典模型可利用“危险圆”原理进行

检核和规避。

边角后方交会（现代主流）：通过测量到至少两个已知点的距离和方向，直接建立距离交会方

程。对于每个已知点i，可列出方程：(XP - Xi)² + (YP - Yi)² = Si²（Si为观测平距）。通过解

算这个方程组，并结合角度观测值进行定向，即可唯一确定XP, YP。

三维后方交会：当同时观测垂直角和斜距时，通过加入高程观测方程，可同步解算出P点的大

地高或正常高。

平差计算：当观测的已知点数量大于最低要求（二维通常≥2个，纯角度≥3个）时，存在冗余

观测，需采用最小二乘法进行平差处理，以求取P点的最或是值（最优估计坐标），并评估测

量精度。

二、全站仪后方交会的工作原理与流程

现代全站仪将后方交会的复杂计算过程高度集成和自动化，其工作流程清晰高效：

自由设站：作业员将全站仪架设在未知点P（约对中整平即可），此点无需已知坐标，但要求

与至少两个（建议≥3个以检核）已知控制点通视。

观测已知点：在仪器菜单中启动“后方交会”或“自由设站”程序。依次照准每个已知控制点

上的棱镜，按测量键。全站仪会自动记录到该点的水平方向值、垂直角、斜距（或自动换算为

平距和高差）。

自动计算与解算：输入或从内存调用已知点的坐标。全站仪内置的微处理器基于最小二乘原理，

实时处理所有观测数据：

根据观测距离和方向，列出误差方程。

通过迭代计算，求解出使观测值改正数平方和最小的测站点P的最或是坐标（N, E, Z）。

同时，计算过程会确定测站的定向角（即仪器零方向与坐标北的夹角），完成全站仪的定向。

精度检核与完成：仪器会显示本次后方交会的残差、点位误差或标准差。作业员需检查此精度

是否满足任务要求。若使用三个以上已知点，仪器还能提示是否存在粗差或哪个点可能存在质

量问题。确认无误后，全站仪即自动设置好测站坐标和方位，此后便可如同在已知点上一样，

开始进行后续的测量或放样工作。

三、技术特点与应用价值

后方交会，特别是全站仪实现的边角后方交会，其核心价值在于极大的灵活性与作业效率。

它省去了多次搬迁仪器至已知点的繁琐，允许将测站设置在视野开阔、测量便利的最佳位置，

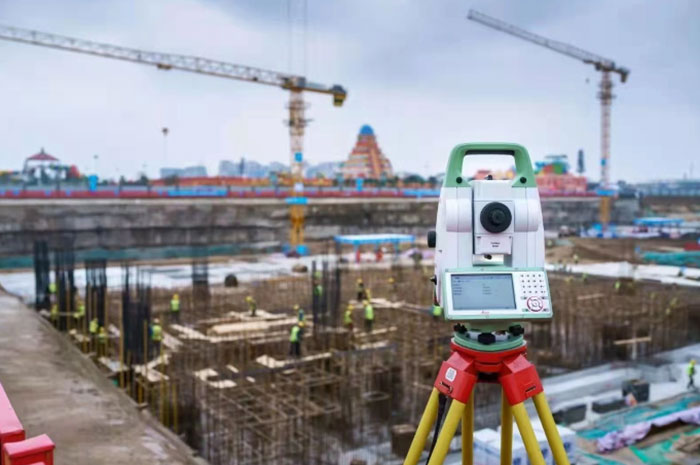

在建筑工地、地形测绘、工程监测和矿井测量中应用极为广泛。然而，其精度依赖于已知点的

精度、图形结构和观测质量，需避免已知点与待定点接近共圆（“危险圆”）的情况。现代全

站仪通过智能算法和多余观测，已能有效识别并削弱这些不利影响，使后方交会成为日常测量

工作中一项可靠且强大的基本技术。
