三鼎STS-752系列全站仪

2017-06-19 热度:4436 ℃

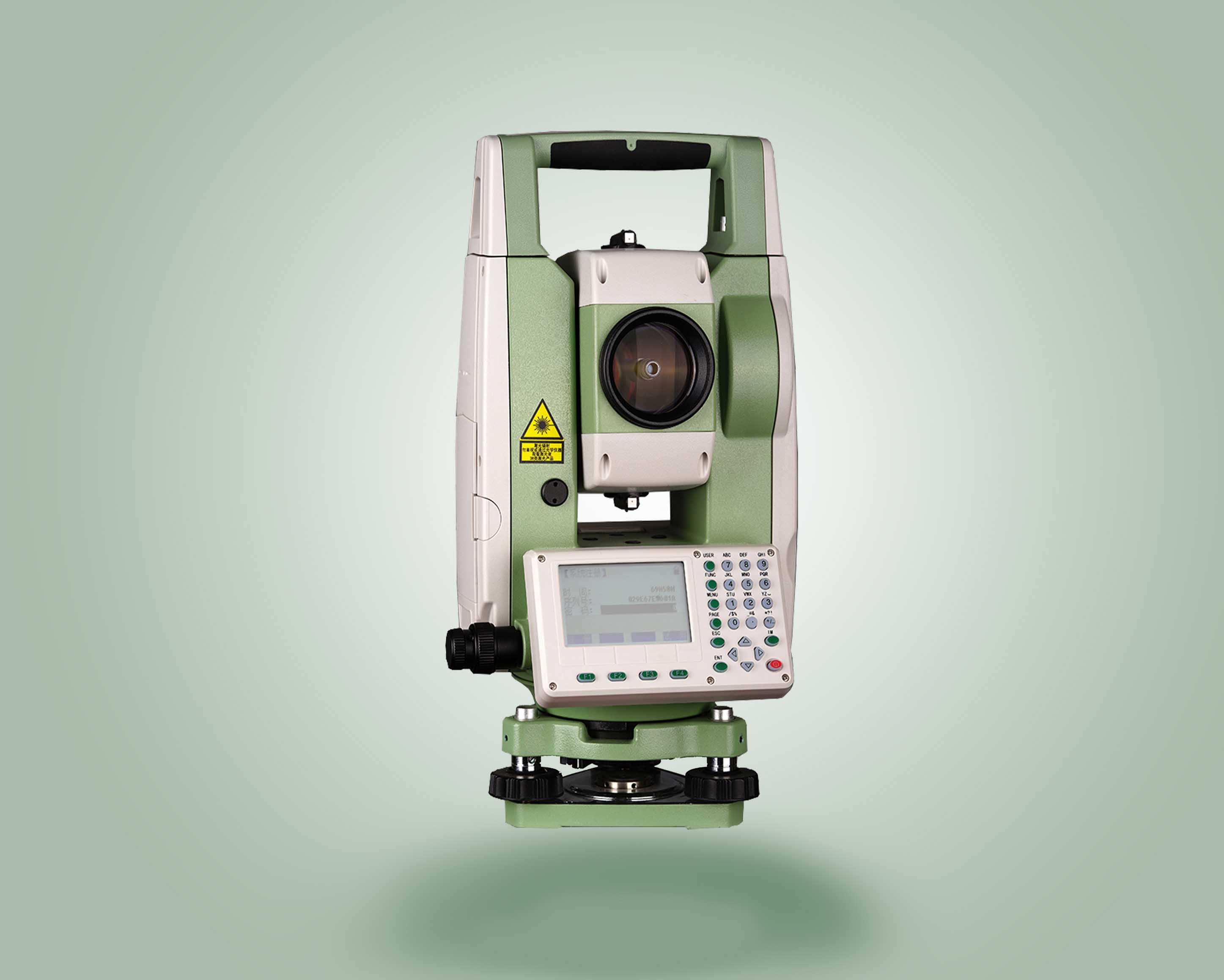

三鼎STS-752系列全站仪

自由设站

在您最需要的任何地方安置全站仪,利用该程序可计算出测站点的三维坐标并设置定向方位角。最多可以使用5个已知点作为后视点参与计算,观测值可以是单面或双面观测的角度及距离值。

放样

放样点的数据可以由现场输入,也可以调用全站仪内存的数据。内存数据可以通过计算机上传并保存在全站仪中。同时可以查看极坐标、正交和坐标差放样的偏差值。

对边测量

该程序可以实时计算2个目标点间的斜距、平距、高差和方位角。参与计算的点可以实时测得或从内存中选取的,也可以从键盘人工输入的。用户可以有折线对边和射线对边两种选择。在测量过程中,最后两点可以即时进行对边的检查。

参考线/

应用这个程序给建筑物各种线、道路直线部分的放样和检核,以及指导直线开挖等工作带来巨大的方便。参考线还可以根据需要平移、旋转调整。

建筑轴线放样

建筑轴线是建筑物场地布局的依据,所有点都是根据其与轴线地相对位置关系进行放样的。放样过程中,仪器、棱镜、放样点以及轴线的相对位置关系都有图形显示。

悬高测量

有些棱镜不能到达的被测点,可先直接瞄准其正下方基准点上的棱镜,测量平距,然后瞄准悬高点,测出被测点的高差。可用于测量高压线、桥梁等构筑物的净空高。

面积测量

面积测量程序可以实时测算目标点之间连线所包围的面积和周长。目标点的点数没有限制,参与计算的点可以实时测得,从内存中选取,也可从键盘中现场输入。

隐蔽点测量

使用隐蔽点测量程序和隐蔽点测量杆可以轻松地测量隐蔽点。测量前要先配置杆的长度和棱镜间距,隐蔽点测量杆可以任意姿态放置,杆的一端放到隐蔽点上,通过对棱镜的测量由程序计算隐蔽点的坐标。

道路设计与放样

可利用直线、圆弧、缓和曲线和交点四类要素编辑道路的平面和高程设计值。道路放样功能可以方便快捷的根据道路里程桩号定出中桩、边桩和斜坡边界的位置。

COGO程序

COGO提供多种坐标几何计算功能。包括:正算、反算、角-角交会、角-距离交会、距离-距离交会、线-线交点、垂足计算、延长线计算等。计算的点可以立即用于放样。


应用领域:

传统:测绘工程、建筑工程、水利工程、交通与道路工程、地籍与房地产测量

广泛:大型工业生产设备与构建安装调试,大桥、水坝的变形观测、地质灾害监测、体育竞技等。




具体应用:



控制测量:

带状地形和隐蔽地区,如线路控制测量和城市控制测量,使用全站仪的基本测量功能——导线测量,布设导线网和边角网十分灵活,观测方便,精度高。与GNSS产品(手持机、RTK)配合使用,布网形式更灵活,观测更方便,精度更可靠。平面和高程控制可同时进行,用全站仪三角高程测量完全可以代替四等水准测量。




地形测量:

使用全站仪的程序测量功能进行三维坐标测量、侧方交汇、后方交会、测土方等,不但操作简单,而且速度快、精度高,并可同时进行控制测量和碎部点测量。通过传输设备可将全站仪与计算机、绘图仪相连形成内外业一体化的测绘系统,从而大大提高地形图测绘的质量和效率。




工程放样:

使用全站仪放样测量功能可将设计好的建筑物、道路、管线等设施的位置,按图纸要求快速、准确地测设到施工现场的实地,作为施工的依据;特别是一些造型复杂、要求高、规模大的建(构)筑物等。




变形监测:

在建筑物的变形观测、地质灾害的动态监测中,使用全站仪的坐标测量功能对变形部位的三维坐标进行实时监测,可以及时掌握变形规律,保障结构安全。


  • 三鼎制造STS-750系列全站仪,精湛工艺制造,适应各种测量环境:高温、严寒、淋雨;胜任各大测量任务:测图、工程、建筑。优秀的防护及环境适应能力,使仪器在各种复杂恶劣的作业条件下工作性能稳定如常,随时保证测量成果的可靠性,确保最大程度的使用效率。 750全站仪丰富的测量程序,时时刻刻让您得心应手。


  • R:免棱镜    L:下激光对中  C:SD卡




    指标

    型号

    752R4L

    752R6L

    752R8L

    最大距离 (天气良好)

    免棱镜

    350

    600

    800m

    单棱镜

    5.0km

    反射片

    1.0km

    数字显示

        最大:99999999.999 最小0.1mm

    精度

    有棱镜

    ±(2mm+2*10-6·D)

    免棱镜

    ±(3mm+2*10-6·D)

    测量时间

        精测0.3秒,跟踪0.1秒

    气象修正

       温度气压传感器自定改正

    棱镜常数修正

    输入参数自动改正

    角度测量

    测角方式

      绝对编码

    码盘直径

    79mm

    最小读数

    0.1″/1″/  5″/10″可选

    精度

    2″

    探测方式

    水平盘:对径      垂直盘:对径

    望远镜

    成像

     正像

    镜筒长度

     154mm

    物镜有效孔径

    望远:45mm,测距:50mm

    放大倍率

     30×

    视场角

     1°30′

    最小对焦距离

     1m

    分辨率

     3″

    自动垂直补偿器

    系统

    双轴液体光电式

    工作范围

    ±4′

    精度

     1″

    水准器

    管水准器

     30″/2mm

    圆水准器

     8′/2mm

    对中器

    激光对中

    光学对中

    成像

     正像

    放大倍率

     3×

    调焦范围

     0.5m~∞

    视场角

     5°

    显示器

    类型

    8行全中文高清液晶屏

    机载电池

    电源

    3100mA 可充锂电池

    电压

     直流7.2V

    连续工作时间

     8小时

    尺寸

    外形尺寸

    200mm×190mm×350mm

    重量

    6.0kg

  • 三鼎STS-752系列全站仪可选配:全站仪三脚架,全站仪对中支架/对中杆,全站仪棱镜
