UFO T3工程全站仪

2018-06-29 热度:13265 ℃

UFO T3工程全站仪

锐测测距技术

光斑不发散,测距快准狠

       全新的RayEDM(锐测)测距头,产生的相位激光光束,500米处光斑不发散,回馈信号强,不仅能精确测量电杆、墙角等常规目标,还能够穿越铁丝网、树林缝隙等障碍物进行精细测量,不因为光斑发散而发生“误伤”。

T3全站仪光斑不发散

600M其实是大材小用

        T3全站仪单棱镜测程5km,免棱镜测程600m。实际上RayEDM预留了高达1000m的免棱镜长测程,可供更高需求的用户定制。

T3全站仪测量指标

又快又远的秘密

①:T3全站仪改变激光管及接收管的安装、屏蔽结构,既降低了电信号串扰,又提高了关键器件的散热速度,降低温升影响。

②:通过降低测距时钟相位及电源模块的噪声、提高关键模块的电源纹波抑制比等措施,从而提高测距内符合精度。

③:测距电路方面,改变传统的双核双芯架构,采用新的硬件架构方式,解决了芯片间的通信速度和硬件可靠性。考虑到产品安全性、电路板批量生产、软件升级、待机功耗等诸方面因素,围绕次平台开发了一系列配套模块。超过30层镀膜耐磨放抹花镜头成像清晰锐利,即使在弱光环境下也能快速找到观测目标,长期观测不容易产生视疲劳。

T3全站仪镜头镀膜

可靠的高精度测角系统

绝对编码+双轴补偿

采用绝对编码度盘无需进行初始化操作,同时配置了双轴补偿系统以保障观测数据的精度和可靠性。

T3全站仪绝对编码度盘

渗氮处理轴系

        经渗氮处理的全站仪轴系,具备更强的耐磨性、抗疲劳性、耐腐蚀性和耐高温的特性。不仅仅是轴系,整机的所有机械系统与部件,均来自超过50年的精密机械制造经验与技术积累,是创新与传统的双重工艺,是T3全站仪系统精度最底层的保障。

硬件系统安全稳定

RTOS系统+32位处理器

T3全站仪系统-处理器

节省一半的时间

细微之处的人本关怀

为提升测量人员的效率与体验,整机进行30多处设计优化

T3全站仪配置

交互更简单

全新布局的操作面板

       控制面板的布局,包含了对所有测量场景高效作业的设想。操作化繁为简,按键化简为繁。30个按键各自功能清晰简单,不论是程序选择、模式切换、设置、输入、开关均一步到位。这样不仅仅是提高工作效率,更可以让非专业人员迅速的轻松驾驭。

T3全站仪操作界面

有容乃大

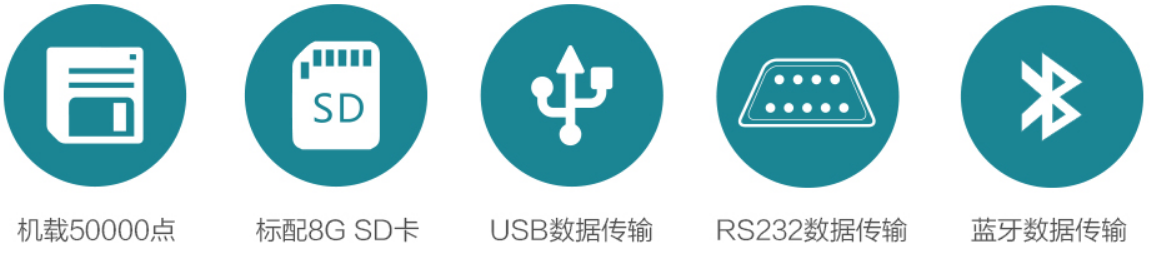

多样化的数据操作

T3全站仪支持的功能


U-Field机载测量软件

T3全站仪机载软件

T3全站仪电气与环境指标

T3全站仪技术参数
