桥梁隧道大坝位移微形变监测方案

---微形变监测雷达

---桥梁隧道大坝微形变位移监测方案

---创新形变监测技术

---高精度、全天候、位移监测方案

为精准掌控重大基础设施的结构健康状态，保障其长期运营安全，本方案旨在构建一套全方位、高精度、实时化的位移监测体系，实现对桥梁、隧道、大坝等结构毫米乃至亚毫米级形变的持续感知与智能预警。

一、监测目标与原则

核心目标：

1. 安全预警： 实时感知异常形变，为预防性维护和应急决策提供依据，防范结构性安全事故。

2. 性能评估： 长期跟踪结构在荷载、环境作用下的变形规律，评估其服役性能与耐久性。

3. 科学指导： 为养护维修、加固改造及类似工程设计提供宝贵的数据支撑与理论验证。

实施原则： 遵循“系统性、先进性、可靠性、经济性”原则，采用空天地一体化监测策略，融合多种技术手段，确保数据连续、准确、可靠。

二、综合监测技术体系

构建由内到外、从点到面的多层次技术网络：

1. 内部精密传感网络：

• 静力水准仪： 布置于关键断面（如桥墩、坝体、隧道管片），连续监测不均匀沉降，精度可达0.1mm。

• 固定式测斜仪/倾角仪： 安装在墩柱、边坡、坝体内部，感知深层水平位移与倾斜变化。

• 光纤光栅传感网络： 埋设或贴附于结构内部及表面，实现应力、应变、温度等多参数分布式高精度测量，抗干扰能力强。

2. 外部空间测量体系：

• GNSS自动化监测站： 在结构关键特征点（如桥塔顶、坝顶、边坡）布设，提供绝对三维坐标变化，精度在水平±2-3mm、高程±3-5mm，实现大范围基准控制。

• 测量机器人（自动化全站仪）： 于稳定基准点设站，自动周期扫描布设于结构表面的棱镜阵列，实现高精度（亚毫米级）三维位移监测，尤其适用于局部关键区域。

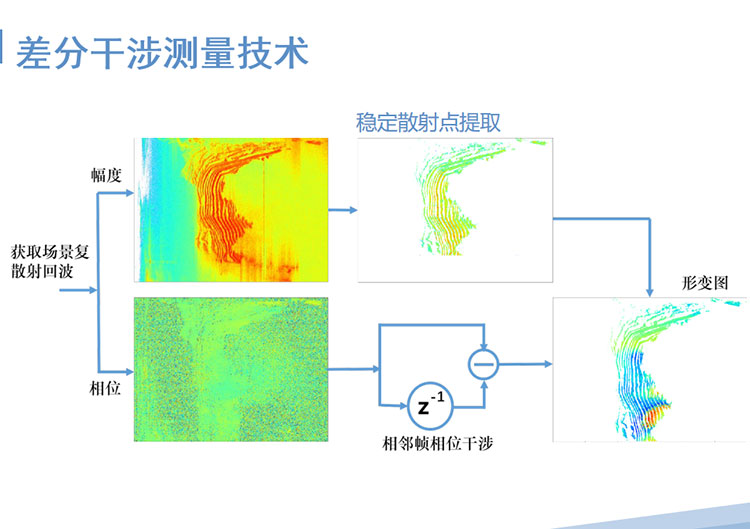

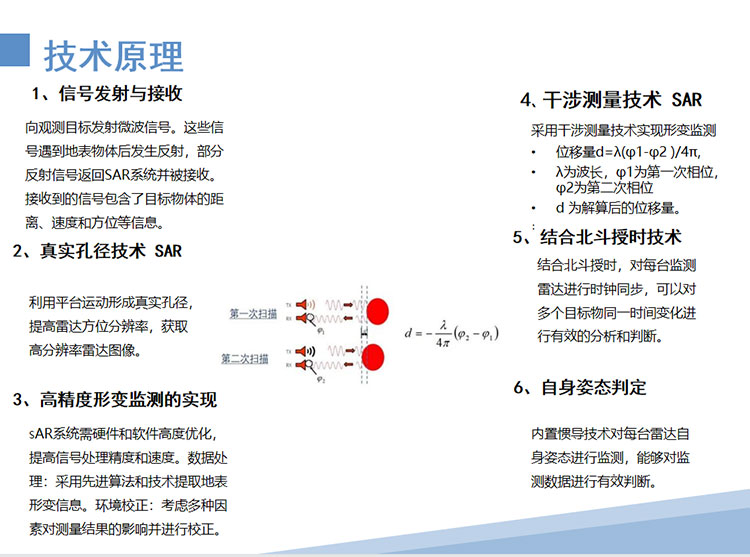

• 地基干涉雷达： 对边坡、坝体、桥塔等进行面式非接触扫描，获取全域形变场，灵敏度达亚毫米级，适用于应急监测与区域稳定性评估。

3. 新兴技术深度集成：

• 合成孔径雷达遥感： 利用星载或机载InSAR技术，进行大范围、周期性地表形变筛查与历史回溯分析。

• 三维激光扫描： 定期获取高精度点云模型，通过对比分析实现整体变形可视化与量化。

三、系统架构与数据处理

1. 感知传输层： 各传感器与采集设备通过有线（光纤、电缆）或无线（4G/5G、LoRa）网络，将数据实时汇聚至安全可靠的监测中心。

2. 数据与管理层： 部署专业监测云平台，实现数据集成、存储、管理。平台具备强大的数据处理能力，包括粗差剔除、噪声滤波、基准平差等，并自动生成时程曲线、空间分布图等成果。

3. 智能分析预警层： 基于机器学习与结构分析模型，设定多级报警阈值（如累计量阈值、变化速率阈值）。系统自动分析变形趋势，实现分级（如关注、预警、报警）实时推送，并辅助进行成因研判。

四、实施方案要点

1. 针对性布设： 依据结构特点、受力特征、地质条件与风险分析，优化布点方案。重点覆盖最大挠度/位移处、结构突变点、地质薄弱带、已有损伤区域等。

2. 基准网建设： 在监测区域外围稳定地质体上建立不少于3个的绝对基准点，确保监测数据的可靠性。

3. 运维与保障： 制定严格的设备巡检、校准与维护制度。建立跨专业的运维团队，明确应急响应流程，确保系统长期稳定运行。

本方案通过集成前沿感知技术与智能分析平台，可构建覆盖全面、反应灵敏、诊断精准的重大基础设施微形变监测神经系统，是实现基础设施从被动养护向主动预警、智慧管养跨越的核心支撑，对保障人民生命财产安全和社会经济稳定运行具有重大意义。

桥梁隧道大坝边坡监测方案，请联系姚经理：173-5100-0785
