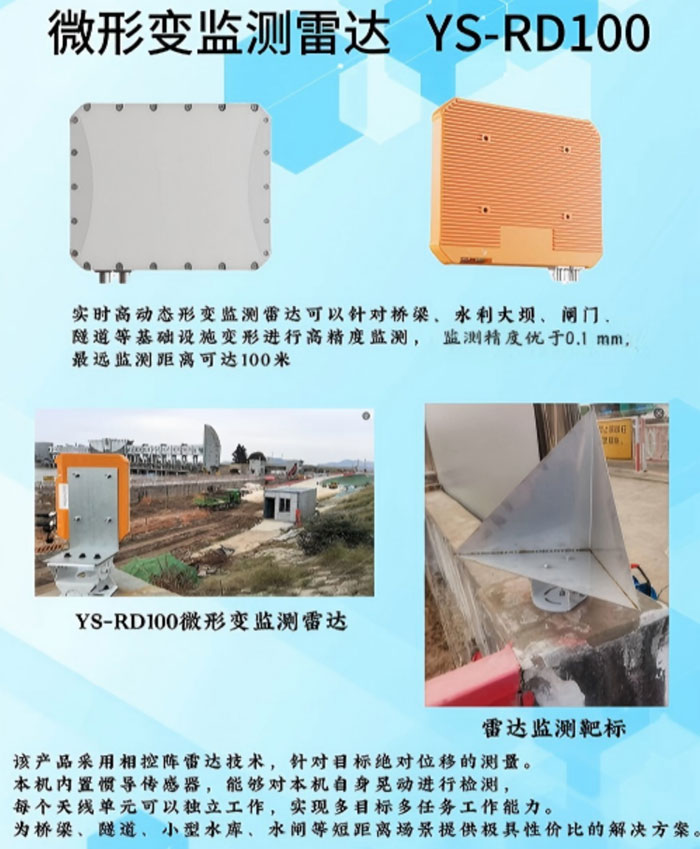

微形变监测雷达

    微形变监测雷达是一款基于微波干涉测量技术的高精度微变形测量产品，采用非接触方式对桥梁隧道大坝边坡的动挠度、静挠度进行高精度的测量，可精准追踪缓慢、微小的位移，是继全站仪、水准仪和GPS等测量设备之后的一款新型高精度测量仪器，已逐渐成为现代桥梁微形变的重要监测手段之一。

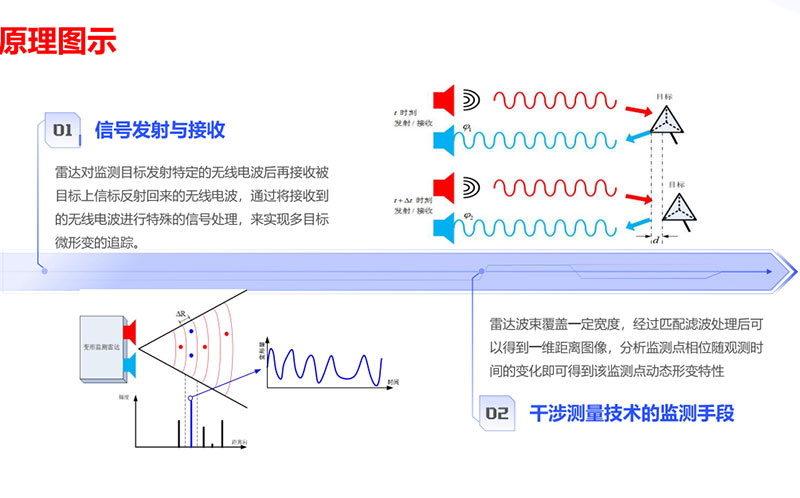

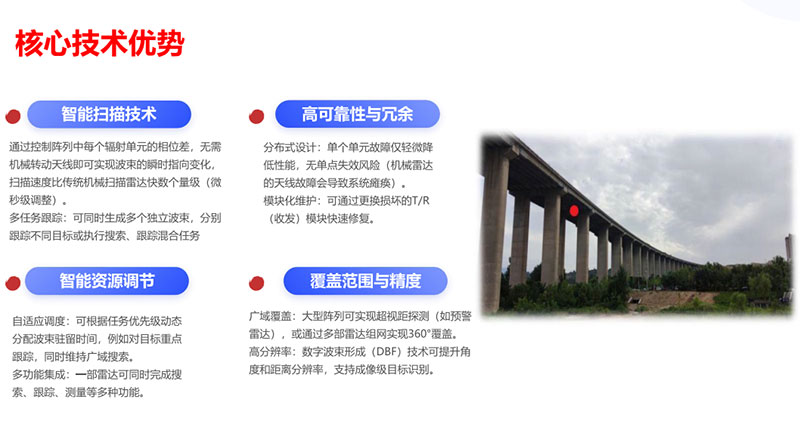

  大型工程如输变电塔，水库大坝，垮江大桥，摩天大楼，公路铁路边坡，尾矿坝等，在使用中均需要对其实施变形位移监测，特别是灾害环境下，以便对工程质量进行诊断，对可能发生的工程灾害进行预测预报。本技术研究一种远距离、高时空采样率、高精度的新型微变形监测方法与系统，该系统由安装在被测物体上的密集多微波散射点和地基干涉雷达组成，将微变形测量分解为多散射点分辨分离与载波相位干涉测量两个基本问题。本技术引入雷达与电子对抗领域中的先进信号处理技术来解决多散射点分辨分离。利用数字波束形成思想形成并行窄波束实现不同方向散射点的分辨分离，利用合成宽带思想将多通道窄带信号合成为超宽带雷达信号提高距离向分辨率，利用距离欺骗思想改变散射点到虚拟位置实现位于距离分辨单元内的散射点分辨分离；使用载波相位干涉测量方法计算每个散射点的位移；使用多基地雷达实现3维变形监测。本技术的研究成果可为我国减灾防灾提供强有力的技术支撑。

发明专利：微形变检测仪。

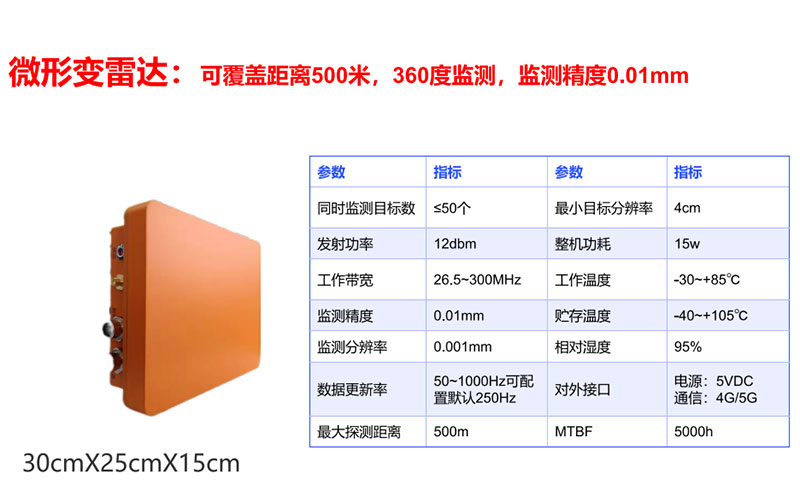

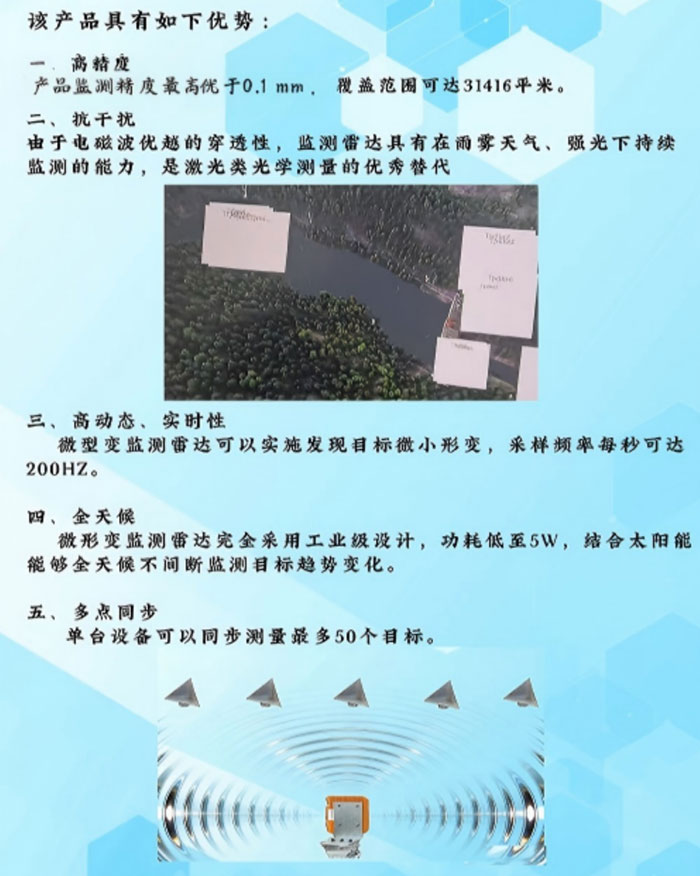

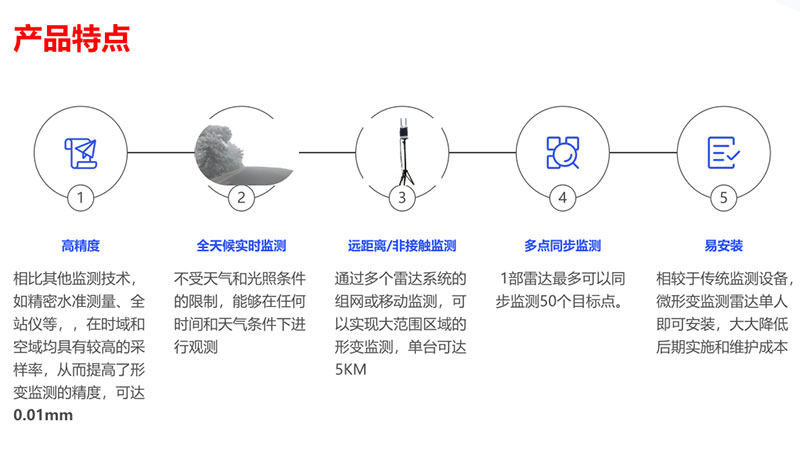

该产品具有远距离（1公里），

高精度（监测位移变化0.01mm），

实时性（每秒采样10次），

无人化（全自动采集），

高可靠（室外不受任何天气干扰），

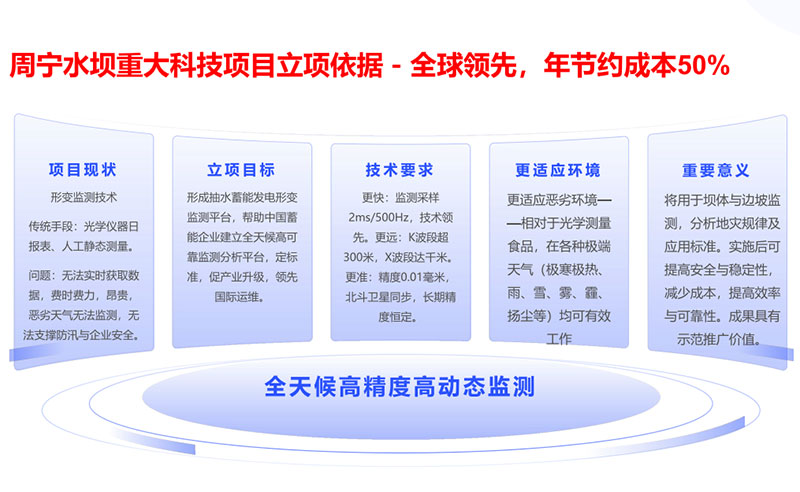

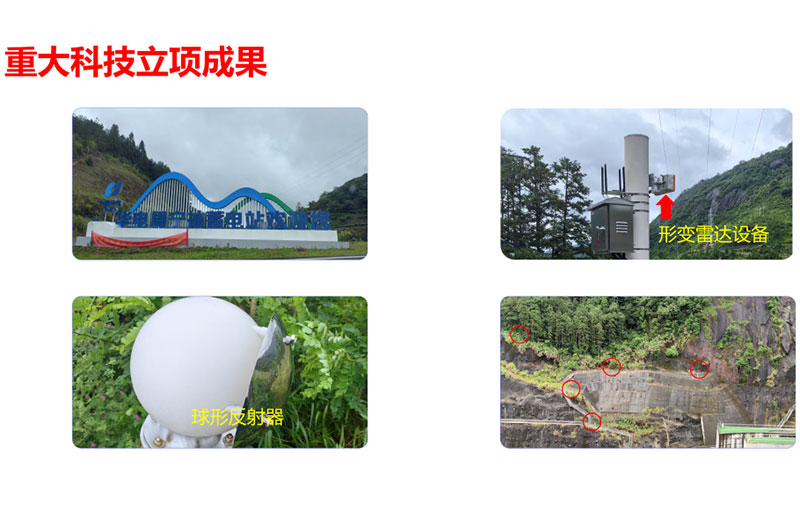

目前已经在汉川大桥，周宁抽水蓄能大坝，温州未来体验馆应用。

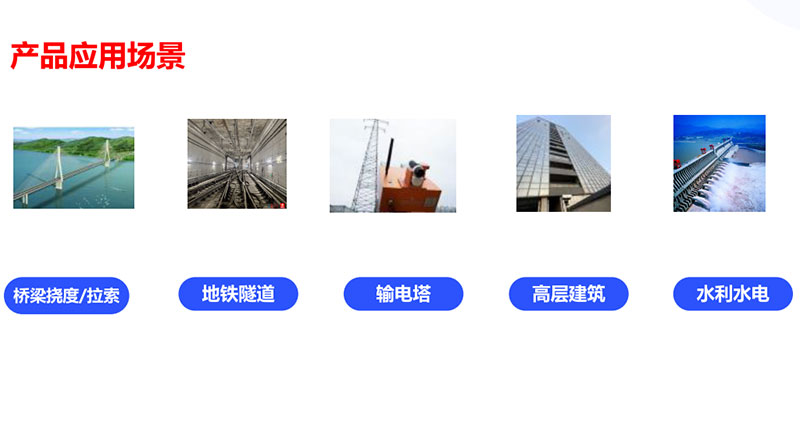

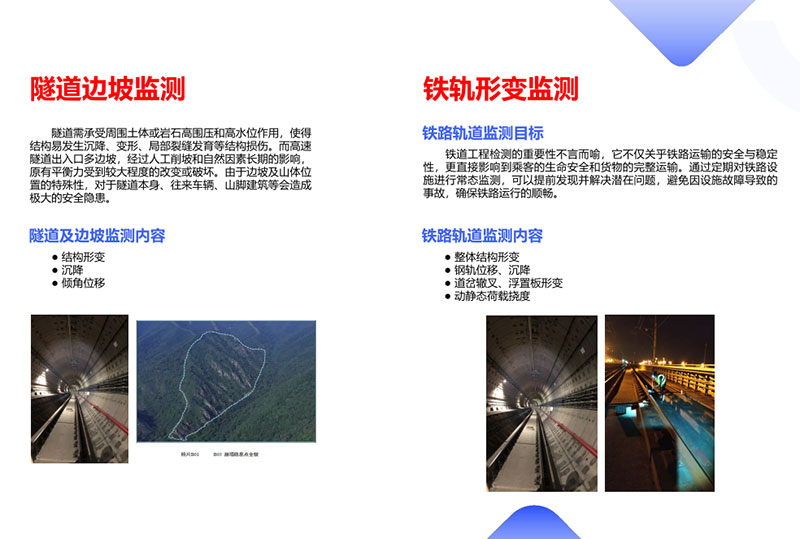

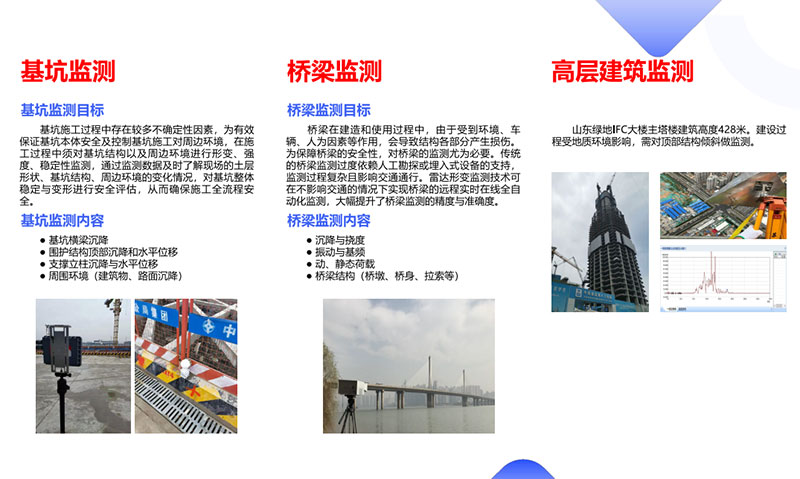

广泛应用：高层建筑，古建筑，大型建筑，桥梁，公路，隧道，铁塔铁轨等多种场景。

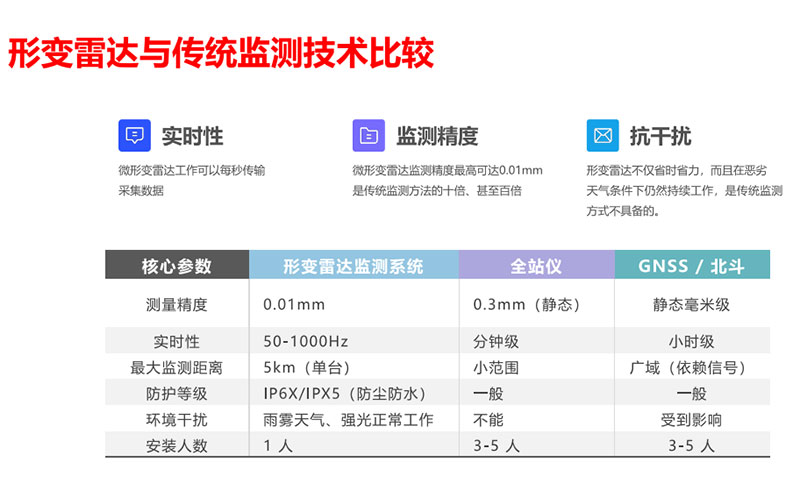

与目前监测手段比较：是目前全站仪等形变监测技术的替代，其综合成本是1/3。
