中纬ZT10/ZT10R全站仪放样操作步骤

2018-12-13 热度:1348 ℃

ZT10R全站仪放样操作步骤

  1.放样

  全站仪放样是将全站仪仪器架设在一个已知点上,后视另一个已知点,找到待放样点的实际位置。

全站仪放样

  2.操作流程

  中纬ZT10/ZT10R全站仪在做好设置作业、设站和后视后

  依此按“菜单M键”---“测量程序”---“放样”,或直接在键盘上按SO键

ZT10R全站仪放样操作界面

  坐标放样

  输入待放样的坐标或者选择已知点进行放样。

  F1[记录]:记录当前输入的点。

  F2[取值]:进入点列表界面,选择仪器中的点。

  F4[确定]:进入放样界面进行放样测量。

全站仪坐标放样

  ②角度距离放样

  输入距目标点的距离和方位角进行放样。

  F4[确定]:进入放样界面进行放样测量。

全站仪距离放样

  ③笛卡尔坐标法

  进入放样界面后,首先显示的是笛卡尔坐标法测量界面。

  DN:N(北)方向的距离偏差值;

  DE:E(东)方向的距离偏差值;

  DZ:垂直方向的距离偏差值。

  HAR:当前水平角。DHA:当前水平角与计算方位角的差值,转动照准部,当DHA为0°0′0″时,既标明放样方向正确。

笛卡尔坐标法

  F1[记录]:记录当前测量点坐标以及放样结果。

  F2[切换]:在笛卡尔坐标法和极坐标之间切换。

  F3[<-->]:切换到放样引导屏幕。

  第一行:角度差。

  第二行:平距差。↓靠近仪器。↑远离仪器。

  第三行:高差。

  F4[坐标]:进行坐标测量

坐标放样

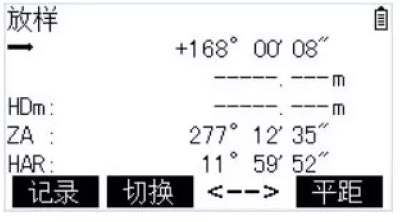

  ④极坐标法

  在坐标法界面,按F2[切换]。进入如图页面。

  DHD为测量点与待放样点的水平距离;

  HDC为实时测量平距;ZA为垂直角。

  HAR:当前水平角。DHA:当前水平角与计算方位角的差值

极坐标法放样

  F1[记录]:记录当前测量点坐标以及放样结果。

  F2[切换]:在笛卡尔坐标法和极坐标法之间切换。

  F3[<-->]:切换到全站仪放样引导屏幕,显示各方向的差值以及引导方向。

  F4[平距]:进行距离测量

极坐标法放样距离
