徕卡DISTO S910激光测距仪在刑事案件现场勘察中的应用
1,工作中的痛点
为了避免破坏现场,需要非接触测量,传统的皮尺却无法实现。
现场需要测量各个证物的位置关系及其在房间的相对位置,但是普通的测距仪无法实现。
2,传统测量方式
现场一名刑侦人员使用皮尺或普通测距仪测量距离,另一名刑侦人员使用纸、笔绘制草图并记录数据。
3,方案优化设想
是否有一个轻便小巧且操作简单的仪器,可以直接非接触测量各个证物和房间,并输出CAD图形文件?徕卡DISTO S910手持激光测距仪(掌上全站仪)就可以实现,而且还可以测量血泊面积、痕迹角度等。
4,主要测量功能
将仪器放置在现场,旋转仪器,依次测量各个证物及房角,输出CAD图形文件及各被测点的照片。
顺时针或逆时针测量血泊边缘点,得到血泊面积。
5,操作步骤说明
证物测量-架设仪器
可使用底座放置在桌面或地面测量(如下图左侧)。
可使用专业适配器和三脚架,照准更精确(如下图右侧)。
注:徕卡DISTO S910激光测距仪套装包含主机、适配器、三脚架和仪器箱等。

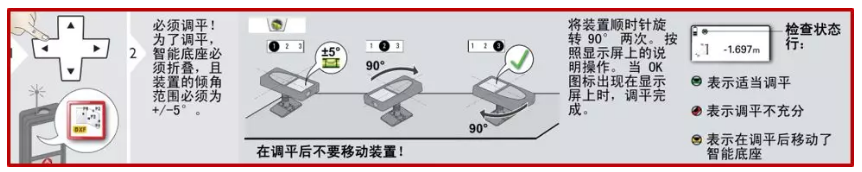

证物测量-智能整平
按“FUNC”进入功能菜单,选择DXF数据采集功能。
仪器自动进入整平界面,竖直旋转仪器至大致水平,仪器开始自动校准。
顺时针水平旋转仪器90°,仪器开始自动校准。
再次顺时针水平旋转仪器90°,仪器开始自动校准。
屏幕显示“√”,整平完成。
注:校准期间请勿触碰仪器。
证物测量-数据采集
按“数码取景器”按钮打开照准辅助摄像头,上下键缩放,左右键调明亮。
依次照准需要测量的证物,按“DIST”键测量。
如需测量房屋,再依次测量各房角点。
测量完毕,点击“保存”按钮。
注:单个CAD文件中点数最多30个,如果需要在一个图形文件中测量更多点,请使用手机或PC端传输软件。
证物测量-数据导出
用micro USB线连接DISTO S910和PC。
打开S910存储器,拷贝出项目文件夹。
注:每个项目都有平面、立面、三维3个CAD图形文件及每个点的照片。
血泊面积测量
架设仪器后选择“智能面积”功能。
按照顺时针或逆时针的方向,依次测量血泊边缘,可使用“数码取景器”辅助照准。
血泊边缘点测量结束后,点击“=”按键,得到血泊面积。
注:每个血泊最多可测20个边缘点。
6,应用价值分析
相比卷尺、皮尺等,可实现非接触测量,保护案发现场。
采用三维测量的方式,相比卷尺、皮尺等,数据更加精准。
相比全站仪、扫描仪等,重量更轻,操作及数据处理难度大大简化。
直接输出CAD图形文件,测量点自动拍照,简化数据处理难度。
