小工具,大应用,COGO解决全站仪施工坐标转换之“痛”

2020-06-19 热度:11140 ℃

  苏州轨道交通施工项目,设计方提供的施工图纸是苏州城市坐标,而业主要求施工使用另外1套苏州轨道坐标,业主提供了两套坐标系的同名点控制点成果。

  施工的“难”:

  采用苏州城市坐标进行放样没问题,但业主要求使用苏州轨道坐标,资料怎么做;

  采用苏州轨道坐标施工放样,图纸又是苏州城市坐标,放样点还需要挨个转换,不现实。

  客户的需求:

  对全站仪原始任务文件的所有数据进行坐标转换,并将两套坐标系统分开储存并保留;

  新的任务文件需保留测量数据的原始性属性,可作为监理方和业主认可的原始资料用于施工资料存档。

  徕卡推荐的解决方案:

  了解到客户使用的是徕卡Captivate全站仪TS16型号,我们为其推荐一种Captivate全站仪特有的、具备原始数据的转换能力的COGO坐标转换工具:“平移,旋转&缩放”。


  应用过程描述:

  第一步,采用徕卡TS16机载COGO坐标转换工具:“平移,旋转&缩放”功能,输入两套坐标系成果,并对两套坐标使用的控制点进行公共点匹配,点击“计算”;


  第二步,程序会计算出北坐标差、东坐标差、高差及旋转点、旋转角度和尺度信息;


  计算参数的平移界面

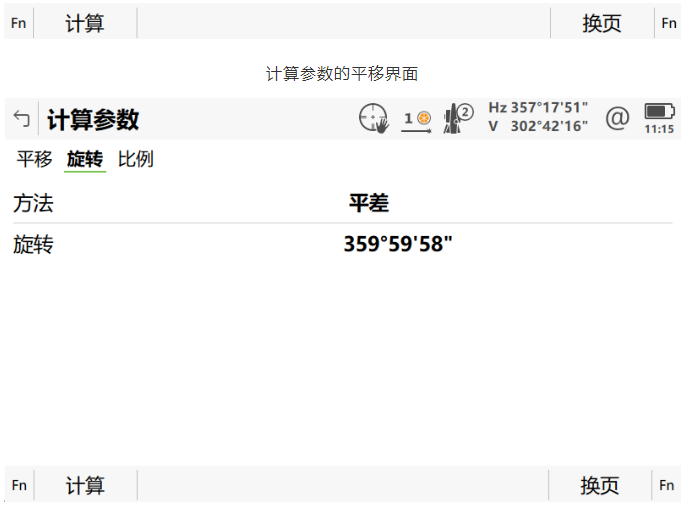

  计算参数的旋转界面

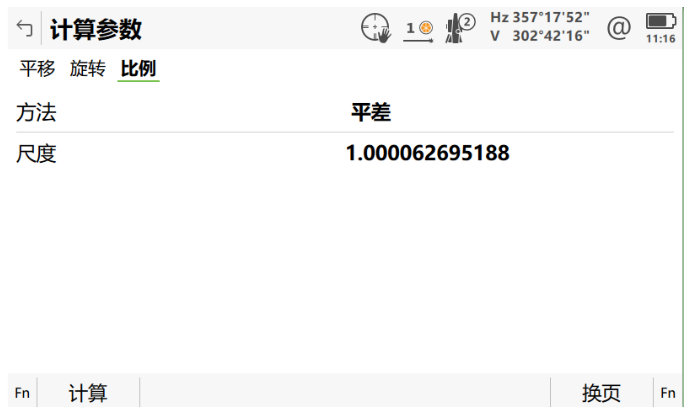

  计算参数的比例界面

  第三步,程序会根据计算出的转换参数对选定的点进行坐标变换,转换的所有点选择新的任务文件进行保存。

  应用总结:

  ·徕卡Captivate的COGO坐标转换工具是基于DBX原始数据的坐标转换,坐标转换原理符合测量学原理,转换的数据具备原始数据的特征;

  ·转换的数据可保存新的坐标系统任务文件,可作为施工资料保存,得到监理方和业主方认可。
