徕卡手持测距仪拍照即可解决广告牌尺寸测量

2020-02-18 热度:11584 ℃

测距仪测量广告牌1

  在公路两旁或城市中,不乏许多巨幅广告牌在向我们宣传各式各样的产品、公司或文化等。其实在这背后,还有一些公司、单位在对广告牌进行测量,例如长、宽、面积等。

  城管单位:对新建广告牌进行检查和验收,如果尺寸超标违章了就进行处罚;对计划拆除的广告牌测量尺寸,核算赔偿金额。

  市政单位:测量广告牌,检查城市市容市貌。

  广告公司:检查施工方制作的广告牌大小是否符合设计要求。

  巨幅广告牌都是安装在高处,所以让简单的面积测量变得不再简单。

  在公路两旁或城市中,不乏许多巨幅广告牌在向我们宣传各式各样的产品、公司或文化等。其实在这背后,还有一些公司、单位在对广告牌进行测量,例如长、宽、面积等。

  城管单位:对新建广告牌进行检查和验收,如果尺寸超标违章了就进行处罚;对计划拆除的广告牌测量尺寸,核算赔偿金额。

  市政单位:测量广告牌,检查城市市容市貌。

  广告公司:检查施工方制作的广告牌大小是否符合设计要求。

  巨幅广告牌都是安装在高处,所以让简单的面积测量变得不再简单。

测距仪测量广告牌2

  传统方法是通过数广告牌背后支架的个数,计算广告牌的大小,精度很低,何况一些施工方偷工减料,例如将设计间隔1米1个的支架制作成间隔0.8米,导致计算出的广告牌面积更加不准确。

  直到徕卡DISTO D810手持测距仪问世,广告牌测量就变得非常简单了!只需在对广告牌拍张照片即可获得其长、宽、面积及照片等信息,简单而又快捷。

  开机后启动图像测量(面积)功能。

测距仪测量广告牌3

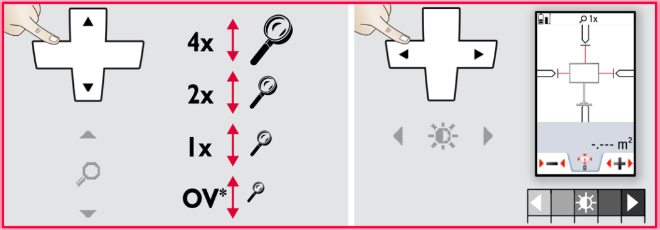

  通过数码取景器照准广告牌,上下键可调整缩放倍数,左右键可调整画面明亮。

测距仪测量广告牌4

  照准之后按“DIST”按键,取景器画面锁定。通过触摸屏上的四个箭头确定广告牌的边界范围。细微调节可用“+”、“-”按键做微调。

  完成之后按下“=”键即可。

测距仪测量广告牌5

  此时长按数码取景器按键2秒,“嘀”声后会截屏并保存在仪器内存中。

  使用USB线可通过电脑导出截屏的图片,将包含广告牌照片及数据的截图备份存档。

  测量时还有些需要注意的细节:

  测量广告牌,首先要走到广告牌的正前方。

测距仪测量广告牌6

  注:如果从侧方照准广告牌,那么测量结果将不准确。

  确保在水平面上,激光线与广告牌是基本垂直的。

测距仪测量广告牌7

  注:角度误差在±10°以内对最终测量结果影响极小,可忽略。

  尽量让广告牌占据整个屏幕,且保证完整显示在屏幕中。

测距仪测量广告牌8

  注:在侧方不容易将整个广告牌放置在取景器画面中,而无法测量。

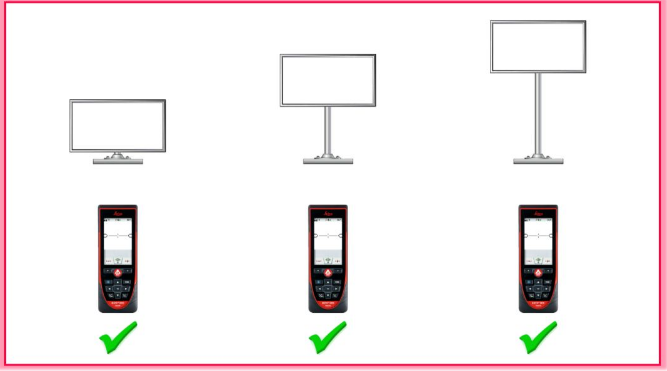

  广告牌无论距地有多高都可以测量。

测距仪测量广告牌9

  注:仪器会自动用倾角传感器改正数值。

  现在已有越来越多的客户选择徕卡DISTO测量广告牌,简单的操作、强大的功能让非专业测量人员也可以轻松完成测量工作!

  推荐的配置有哪些?

测距仪测量广告牌10

测距仪测量广告牌11
