徕卡3D Disto 为装修行业而生的测量仪器

2022-04-24 热度:4429 ℃

  徕卡3D Disto — 为装修行业而生的测量仪器

  行业需求

  装修设计阶段设计师需要绘制平面设计图。目前传统方法基本都是使用的皮尺、钢卷尺、测距仪绘制室内草图,再通过CAD绘制成平面图,从而用于设计、预算。


  传统装修行业草图

  行业痛点

  1、 采集数据效率低

  传统方法绘制设计图都是先使用皮尺、卷尺或者测距仪先绘制草图,然后再进行二维CAD的绘制,通常一个并不复杂的房子的二维图都需要半天时间才能完成,效率低下。

  2、 只有二维平面图

  传统方法CAD只能绘制出简单的二维图,对于稍微复杂的别墅则无法绘制出3维的效果图。

  3、异型曲面无法绘制

  传统方法对于异型建筑如旋转楼梯,弧形墙面都无法进行准确绘制。

  徕卡3D Disto解决方案

  1、徕卡3D Disto高效率进行设计数据采集:

  (1)徕卡3D Disto 操作简单,大大减少了人员使用的难度,提高了用户的使用效率,非常适合没有测量经验的装修设计人员。

  (2)徕卡3D Disto 使用的是激光点快速收集坐标数据,效率高,1-2秒钟可以获取一个点位数据,一个正常的房间几分钟就可以把数据采集下来




  徕卡3D Disto快速采集屋顶阁楼点位数据

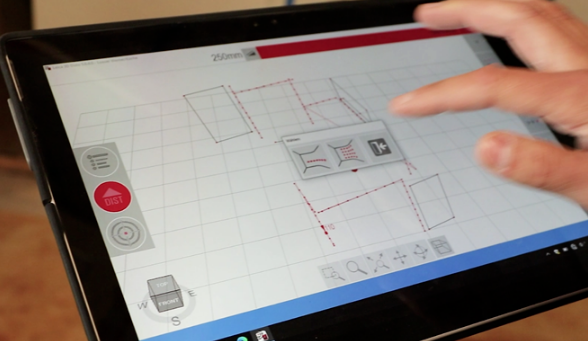

  2、徕卡3D Disto进行三维数据显示

  (1)与传统二维平面图相比,徕卡3D Disto采集的数据直接显示三维视图,可以精确的帮助设计师进行前期设计及预算。

  (2)徕卡3D Disto可以直接导出常用的dxf格式、shp格式等,无需进行格式转换,另外还可以直接导出平面图、立面图等多种投影帮您快速进行二维三维的转换,提高工作效率。




  徕卡3D Disto直接测量三维数据

  3、徕卡3D Disto采集异型空间数据

  (1)与传统人工方法相比,徕卡3D Disto不仅可以采集规则空间的数据,还可以对异型空间数据进行精确的采集,解决了装修行业传统办法无法解决的难题。

  (2)徕卡3D Disto可以全面的在工装、复杂家装等环境中获取各种各样的数据,解决以往解决不了的难题。


  徕卡3D Disto测量圆形天台


  徕卡3D Disto数据成果图

  优势总结

  徕卡3D Disto一款全自动的三维建筑测量仪,它是集自动整平、马达驱动、视频瞄准、远程控制、自动扫描等诸多功能优势于一体的测量设备。徕卡3D Disto在装修设计测量中不仅能提高用户的工作效率,还能解决以往不能解决的难题。


声明:以上内容来源于网络文章转载,转自徕卡测量系统-徕卡测量快讯 ,出于传递信息及学习之目的,不代表本网站的观点、立场,本网站不对其真实性负责。
