思拓力S3 GNSS系统(停产)

2017-07-05 热度:4046 ℃

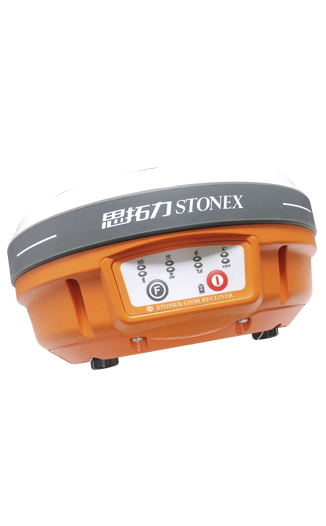

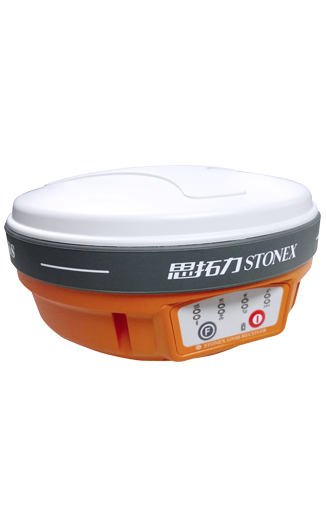

思拓力S3 GNSS系统思拓力S3 GNSS系统

ONE01

快速初始化


S3 采用全星系设计,支持接收北斗、GPS、Glonass、Galileo、QZSS等卫星系统信号,内置Novatel OEM628高精度多星主板;更多的卫星,高效的解算,有助于在房角、树边等困难环境下工作,快速完成初始化。

TWO02

多种作业方式选择


S3 主机高度集成一体化,轻便高效,内置3.5G网络模块、2W收发一体电台,同时配置高品质7W外置电台;无论到哪工作,总有适合用户的工作方式。

THREE03

可靠的高精度


S3采用全铝合金屏蔽罩设计,采用集成芯片,将GNSS天线、电台、网络模块等高度集成在一起,接收机内部干净整洁;严谨的生产加工工艺和严格的质量鉴定流程,使得天线的相位精度整体优于2mm,为测量精度提供可靠保障。

FOUR04

测量数据万无一失


进行RTK作业时,S3将测量的数据同时存储在手簿和GNSS接收机中,测量数据进行双重备份。当手簿中的测量数据出现问题或手簿丢失时,测量数据仍然不会丢失,确保测量成果万无一失。

FIVE05

边测量,边控制


S3配置专业的Surpad软件。软件独特的移动基准站技术,边测量边控制,测量数据自动校准功能,实时校准,实时更新。


SIX06

全星系:北斗、GPS、Glonass、Galileo


S3全面支持北斗、GPS、Glonass、Galileo、QZSS等卫星系统信号。用户在房角、树边等搜星条件不好的地方能更快的进行RTK作业。提前预研的多星双频天线,确保用户可轻松实现自行免费升级伽利略等卫星系统,无需返厂,保证用户的设备实时处于新的状态。

SEVEN07

全兼容:全球网络与主流电台


网络制式:内置3.5G网络通讯模块,标配WCDMA,                     兼容GPRS,可定制CDMA2000。
CORS系统:兼容包括VRS、MAX,以及各种单基站                        CORS系统。
电台:兼容国内外各品牌RTK产品。
网络:兼容国内各主流品牌RTK产品。

EIGHT08

内置、外置双电台


S3内置的2W低功耗收发一体高效数传电台,轻松实现5公里范围内无线作业,长期使用仍能保持稳定的性能,信号不衰减,短距离作业十分方便。同时标配电台SDL,轻巧外挂,配备3.5G网络模块,内置电源,收发一体,轻松实现12公里长距离稳定传输。S3的双电台配置结合网络方案,让RTK作业无所不在。

NINE09

真正工业级防护


每台出厂的设备,都经过严格的高低温、防水防尘、防震防跌、防静电测试,抗2米随杆跌落(混凝土硬地),工作温度区间可达-30℃~+65℃。

TEN10

工业级手簿P9


配备全新设计的工业级手簿P9,较上一代产品运行效率提高30倍以上。全键盘、IP67防护等级;CORTEX A8处理器主频1GHz;DDR3内存;3.7英寸Blanview二代显示屏,480×640分辨率;内置500万像素摄像头;单块3400mAh智能电池支持10小时作业。内置U-blox8多星GNSS芯片(采集型)。


  • 四星系、3G、双电台; 北斗+GPS+Glonass+Galileo; 3.5G网络高速数据传输; 优秀的电磁兼容性; 与市面常见RTK电台网络互通; 智慧的控制与采集软件Surpad; 标配7W自供电外置电台
  • 产品型号

    S3

    卫星系统

    北斗+GPS+GLONASS+ Galileo

    跟踪特性

    通道数

    120—372,含北斗B3

    GPS

    L1 C/A,L2E,L2C,L5

    GLONASS

    L1 C/A, L1P, L2 C/A(仅GLONASS M), L2P

    BDS

    B1,B2 ,B3

    GIOVE-A

    L1 BOC, E5A, E5B, E5AltBOC1

    GIOVE-B

    L1 CBOC, E5A, E5B, E5AltBOC1

    SBAS

    WASS、MSAS、ENGOS、QZSS

    性能指标

    静态测量平面精度

    ±(2.5mm + 1ppm)RMS

    静态测量高程精度

    ±(5mm + 1ppm)RMS

    RTK测量平面精度

    ±(10mm + 1ppm)RMS

    RTK测量高程精度

    ±(20mm + 1ppm)RMS

    SBAS定位(典型)

    平面精度 <1m 3DRMS

    高程精度 <5m 3DRMS

    初始化时间

    <10s

    初始化可靠性

    >99.99%

    环境指标

    工作温度

     -40℃~+85℃

    存储温度

     -45℃~+90℃

    防水防尘

    IP67

    跌落

    抗2米随杆跌落(混凝土硬地)

    防水

      水下2米浸泡

    湿度

    抗100%冷凝

    内存及数据

    内置存储

    板载4G SD卡扩展,最大支持32G

    差分输出

    数据双备份

    RTCM2.3,RTCM3.0,RTCM3.X

      测量时数据分别储存于手簿及主机里

    GNSS天线特性

    内部集成四馈点微带天线,零相位中心,内置多路径抑制板

    无线通讯

    蓝牙

    内置,V2.0 Class2

    网络通讯

    内置WCDMA 3.5G 网络通讯模块;可定制

    CDMA2000 3G网络通讯

    通讯协议

     TrimTalk、TrimMarkⅢ、徕卡、拓普康、中海达PCCEOT与国际品牌电台互通

    UHF电台

    内置收发一体

    0.5W/2W(可调)

    外置发射

    7W

    工作频率

    410-470MHZ

    物理及电源特性

    尺寸

    φ19cm×9.9cm

    重量

    1.2kg

    电池容量

    单块3400mAh(标配两块)

    按键

    2个

    使用时间

     单块16小时(静态模式)/ 14小时(移动站模式)

    手簿P9

    操作系统

    Windows Mobile 6.5

      硬件平台

      AM335X 1GHz

    板载内存

     RAM512MB  DDR3   板载内存4G(可定制32G

    显示屏

     3.7英寸Blanwiew TFT半透半反屏,480*640VGA 分辨率

    电池

     7.2V/3400mAH 单块10小时工作时间

    防尘防水

    IP67

    工作温度

      -30℃~+60℃

    存储温度

    -30℃~+70℃

    跌落

    抗1.2米跌落(混凝土硬地)

    摄像头

    500万像素自动对焦

    通讯

    Wi-Fi/蓝牙/USB OTG(直连U盘)/3.5G网络/通话

    以上技术参数以实际产品为准,如有变更,恕不另行通知。
