水准仪测量操作指南及注意事项

      水准仪测量是确定地面点高程的基本方法，广泛应用于建筑工程、道路施工、地形测绘等领域。正确使用水准仪是获得精确数据的根本保证。

一、操作指南

水准测量通常采用“中间法”，即水准仪大致安置在前后视两点之间，基本操作步骤如下：

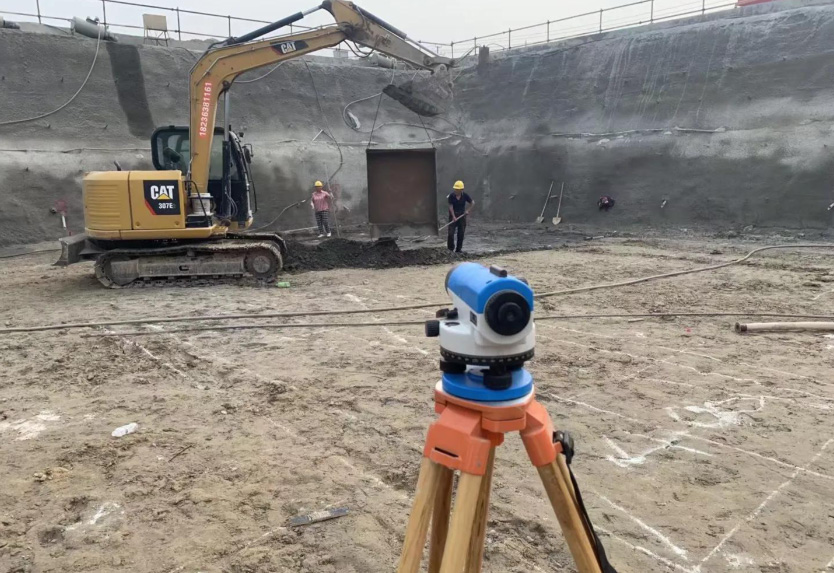

1. 安置仪器

• 选择测站： 在前后视尺中点附近选择坚固、平坦的安置点，确保仪器能同时看到后视点和前视点。

• 架设脚架： 高度适中，架头大致水平，并牢固地踩实三脚架。

• 安装仪器： 将水准仪从箱中取出，平稳地连接到三脚架上，并立即旋紧中心连接螺旋。

2. 粗平
通过调节三脚架腿的长度或使用脚螺旋，使圆水准器气泡居中。这是仪器粗略整平的过程，为精平做准备。

3. 瞄准

• 目镜对光： 将望远镜对准明亮背景，调节目镜调焦螺旋，使十字丝成像清晰。

• 粗略瞄准： 用准星照准水准尺。

• 物镜对光： 旋转物镜调焦螺旋，使水准尺的影像清晰。

• 精确瞄准： 旋转水平微动螺旋，使十字丝的竖丝对准水准尺中央。

•

4. 精平
这是最关键的一步。在读数前，必须注视管水准器气泡（符合水准器），转动微倾螺旋，使气泡两端的半影像吻合成一个平滑的圆弧，即形成“U”形或一条线。此时，望远镜的视准轴才处于精确水平状态。注意：每次读数前都必须检查并确保气泡符合！

5. 读数
当气泡符合后，立即用十字丝的中丝（水平横丝） 读取水准尺上的读数。读数应从小到大，依次读出米、分米、厘米，并估读至毫米。记录员应复诵读数，确保记录无误。

完成一个测站的后视读数和前视读数后，即可迁站进行下一站的测量。

二、注意事项

1. 仪器安全与维护

• 开箱与装箱： 轻拿轻放，熟悉仪器在箱内的放置位置和固定方式。装箱前，先用软毛刷清除仪器表面的灰尘，再小心地按原样放入箱中，盖箱前务必先锁紧各制动螺旋。

• 架设与搬运： 任何时候都必须有人守护已架设的仪器，防止被碰撞。迁站时，若距离较远，应将仪器卸下装箱再搬运；若距离近，可收拢脚架夹在腋下，但要将仪器基座夹在腋下，确保安全。

• 防雨防震： 避免仪器淋雨或受到剧烈震动。

2. 操作过程注意事项

• 脚架要踩实： 在测量过程中，三脚架一旦安置，应避免人为触碰或按压，防止仪器下沉或偏移。

• 视距差与视距累差： 前后视距应尽量相等，以消除地球曲率、大气折光和仪器视准轴误差（i角误差）的影响。规范要求前后视距差和累计视距差不能超过限定值。

• 气泡居中： 牢记“读数前先精平”，这是保证精度的核心。读完数后应检查气泡是否仍然符合。

• 转点选择： 作为高程传递的转点（TP点）必须选择在坚固、稳定的点上（如尺垫、稳固的石块），绝对不能在松软的土质上。在迁站过程中，转点尺垫不能移动。

• 消除视差： 瞄准后，眼睛在目镜上下微微移动，如果发现十字丝与尺像有相对移动，说明存在视差。应重新仔细调节目镜和物镜调焦螺旋，直至消除。

•

3. 读数与记录

• 读数准确： 注意水准尺的刻划和注记，防止读错（如将6读成9）。

• 记录清晰： 记录要工整、规范，采用规定的记录表格。当场计算测站高差，进行简单的检核，如发现读数错误或高差异常，应立即重测该站。

• 避免日照： 在强光下测量时，应给仪器打伞，避免仪器因日照引起不均匀膨胀而影响测量精度。

      遵循以上操作指南和注意事项，是确保水准测量数据准确、可靠的基础。严谨的态度和规范的操作是测量工作的生命线。
