中海达RTK土方计算流程详解
利用中海达RTK进行土方计算，是一项高效、精确的工程应用。其核心原理是通过采集施工区域前后两期的海量三维坐标数据，构建数字地面模型，进而计算两期模型之间的体积变化。以下是基于中海达Hi-Survey等手簿软件的标准化操作流程。
第一阶段：外业数据采集
项目准备与设置：
新建项目，设置正确的坐标系、投影参数（如中央子午线）和椭球参数，确保所有数据基于统一的基准。
进行RTK连接，完成固定解，并通过“点校正”将仪器接收的WGS84坐标转换到项目的施工坐标系下。这是保证数据精度的最关键一步。
采集原始地貌数据（前期数据）：
在动土前，对需要计算土方的区域进行测量。根据地形起伏程度，合理布设GPS测点，地形变化处应加密测点。

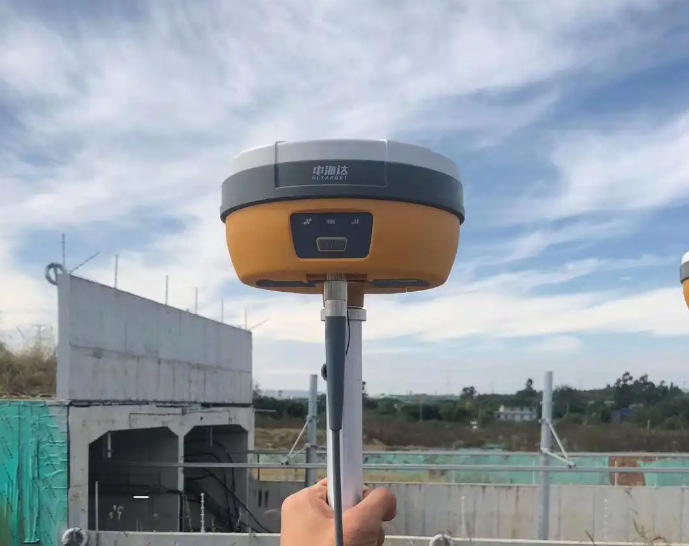

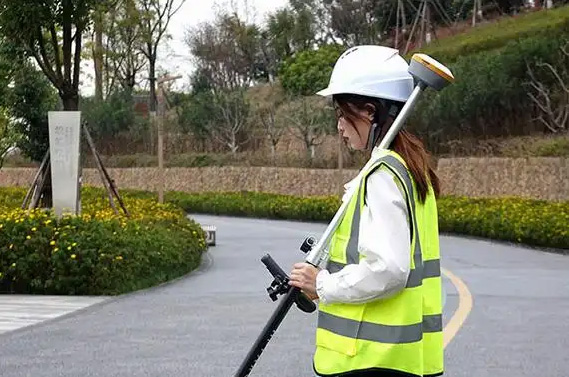

将RTK移动站对中杆立在待测点上，在手簿软件中保存该点。通常建议将此类点统一前缀命名，如“YM-01”、“YM-02”等，并存储在“原始地貌”点库或图层中，便于后期区分。
采集现状地貌数据（后期数据）：
土方施工完成后，再次使用RTK测量同一区域。同样，需确保仪器设置和坐标系与第一次完全一致。
按照相同的方法采集地表坐标，将点命名为“XZ-01”、“XZ-02”等，并存储在“现状地貌”点库或图层中。
关键提示：外业采集的点的密度和分布直接决定了计算的准确性。区域边界、坡顶、坡脚、地形特征线（如山脊线、山谷线）必须准确采集。
第二阶段：内业数据处理与计算
数据导入与检查：
将手簿中的数据导出或直接在手簿软件中操作。检查前后两期数据是否正确无误，没有混淆。
生成计算区域边界：
土方计算必须在闭合的范围内进行。根据测量点，使用软件中的“绘制边界线”工具，连接形成要计算土方的区域范围线。边界线应完全包含所有相关测点。
土方计算操作：
在中海达Hi-Survey或其他桌面软件（如HGO）中，找到“土方计算”功能模块。
选择计算方法：最常用的是“DTM法”（两期间土方计算）。
指定计算范围：选择上一步绘制好的边界线。
导入前期数据：选择“原始地貌”点库或数据文件，作为基准面。
导入后期数据：选择“现状地貌”点库或数据文件，作为对比面。
设置计算参数：通常使用默认的三角网计算方法即可。软件会自动将前后两期的散点分别生成不规则三角网（TIN），形成两个数字地面模型。
计算与成果输出：
点击“计算”，软件会基于“DTM法”原理，将计算区域按一定间距划分成格网，计算每个格网点在两个DTM上的高程差（即挖填深度），然后用棱柱体的公式汇总所有格网的体积。
计算结果：软件会立即显示总挖方量、总填方量以及净工程量（挖方-填方）。同时会生成计算报告，包括计算日期、范围、方法、结果等详细信息。
可视化分析：软件通常会提供挖填方量分布图，用不同颜色表示区域内每个地方的挖填深度，非常直观。
中海达RTK土方计算流程融合了高精度的GNSS测量技术和强大的软件算法，将传统繁琐的土方测量工作变得快速、高效且可视化。其成功的关键在于：外业统一、精确的坐标基准，详尽、有代表性的地貌特征点采集，以及内业正确的边界和数据处理。熟练掌握此流程，可极大提升在土木工程、矿山测量、土地平整等项目中的工作效率和经济效益。
