全站仪基础操作指南：从设备架设到数据采集

全站仪是现代工程测量中集光、机、电于一体的高精度仪器。掌握其规范操作流程是确保测量数据准确性的基础。以下是详细的操作步骤：

第一步：准备工作与设备架设

1. 准备工作：

• 检查设备： 清点全站仪主机、三脚架、基座、棱镜杆、棱镜、电池、充电器等配件是否齐全。

• 电量检查： 安装满电电池，确保仪器有足够电量完成测量任务。

• 设定参数： 在办公室预先设置好仪器参数，如角度单位（360°制）、距离单位（米）、大气改正数（温度、气压）和棱镜常数（PSM，通常为-30mm，以实际棱镜标注为准）。

•

2. 架设三脚架：

• 选择稳固、通视良好的测站点，张开三脚架，使架头大致水平且高度适中（约在胸口位置）。

• 稳固踩实三脚架三条腿，并将架头中心的连接螺丝旋至适中的高度。

3. 安装全站仪：

• 打开仪器箱，双手握住全站仪支架或提手，将其小心地放置到三脚架头上。

• 通过三脚架中心的连接螺丝将仪器初步固定，但不要拧死。

第二步：对中与整平

这是确保测站点位精度的关键，需反复进行，直至同时满足对中与整平要求。

1. 初步对中：

• 调整三脚架腿的位置和长度，使光学对点器或激光对点器的中心大致对准地面测站点。

2. 精确整平：

• 转动仪器照准部，使管水准器与任意两个脚螺旋的连线平行。

• 相向或相反旋转这两个脚螺旋，使气泡居中。

• 将照准部旋转90°，使管水准器垂直于前两个脚螺旋的连线，调整第三个脚螺旋，使气泡再次居中。

• 重复以上步骤，直至照准部旋转到任何方向，管水准气泡均居中。

3. 精确对中：

• 松开连接螺丝，在架头上轻微平移仪器（切勿旋转），使对点器中心精确对准测站点。

• 拧紧连接螺丝。

4. 最终检查：

• 由于平移可能轻微破坏整平，需再次检查水准气泡，若有微小偏差，仅用脚螺旋进行微量调整即可。此时对中会受极微小影响，通常可忽略。若偏差较大，需重复“整平-对中”步骤，直至两者均精确满足。

第三步：开机与设置

• 开机： 按下电源键开机。

• 初始化： 盘左（竖直度盘在望远镜左侧）位置旋转望远镜，完成垂直度盘初始化。

• 设置测站： 在菜单中进入“测站设置”或“坐标测量”功能，输入测站点坐标和仪器高（用钢卷尺从测站点量至仪器侧面的仪器高标志）。

第四步：定向（后视）

此步骤是为全站仪建立方向基准。

• 在另一个已知点（后视点）架设棱镜，并量取棱镜高。

• 望远镜照准后视点的棱镜中心。

• 在仪器菜单中选择“后视”或“定向”，输入后视点坐标和棱镜高。

• 精确照准后，按“设置”或“测存”键。仪器会计算并显示后视方向的方位角，与已知值核对无误后即完成定向。

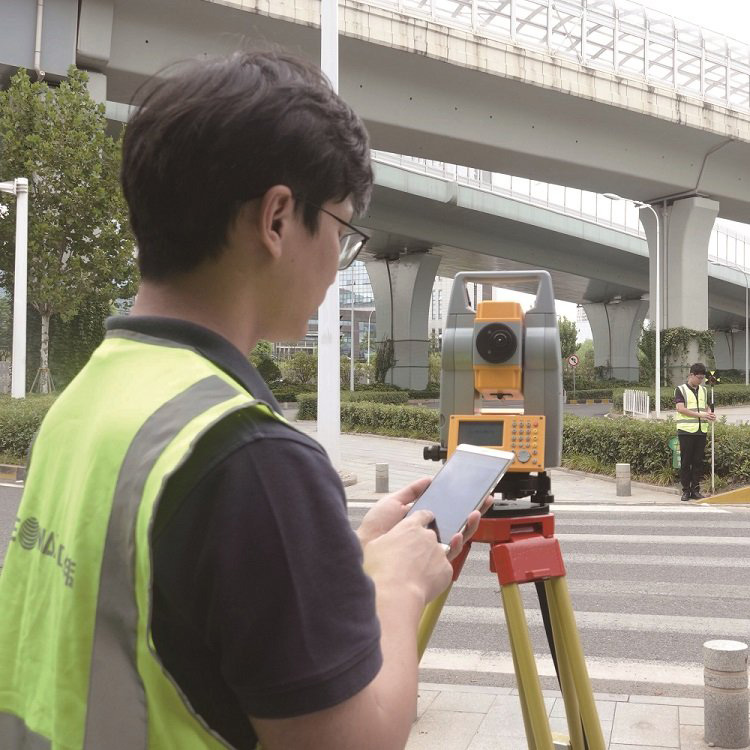

第五步：数据采集

完成以上所有步骤后，即可开始测量未知点。

• 立镜： 司镜员将棱镜杆立于待测点上，保持圆水准气泡居中，确保杆直。

• 照准： 操作员用望远镜十字丝精确照准棱镜中心。对于长距离测量，可使用仪器的“测距”功能辅助找准。

• 测量与记录：

• 坐标测量： 在坐标测量模式下，按测量键，仪器会自动计算并显示待测点的三维坐标（N, E, Z）。

• 数据记录： 按“记录”键将数据保存到仪器内存或SD卡中。强烈建议为每个点编号并添加编码（如“D1”、“房屋角”），便于内业数据处理。

• 其他测量： 也可进行角度、距离、高差等单一测量。

第六步：收站

测量完成后，先关闭电源。

• 小心卸下主机，放回仪器箱内固定好。

• 收起三脚架，清点所有配件。

•

注意事项：

• 任何时候都必须保护仪器，避免日晒雨淋。

• 搬运时须轻拿轻放。

• 阳光下测量务必打伞。

• 对中、整平、定向是保证精度的三大核心环节，务必细致操作。

遵循此规范流程，可有效提高外业工作效率并保障测量成果的可靠性。
