垂准仪介绍与激光垂准仪使用方法详解

        在建筑工程、土木施工、设备安装及室内装修等领域，精确的垂直基准传递是确保施工质量的关键。垂准仪，正是专门用于进行铅垂线基准传递的精密光学或电子仪器。它能够从上向下或从下向上引出一条绝对垂直的基准线，广泛应用于高层建筑的垂直度控制、电梯井的施工、大型机械的安装校准等场景。

      传统的垂准仪为光学式，通过目镜观测，需要人工读数和定位，对操作人员的技术要求较高，且效率相对较低。随着科技发展，激光垂准仪已成为市场主流。它通过发射可见的激光束来建立垂直基准线，具有操作简便、精度高、直观高效等显著优点。

激光垂准仪的核心组成部分

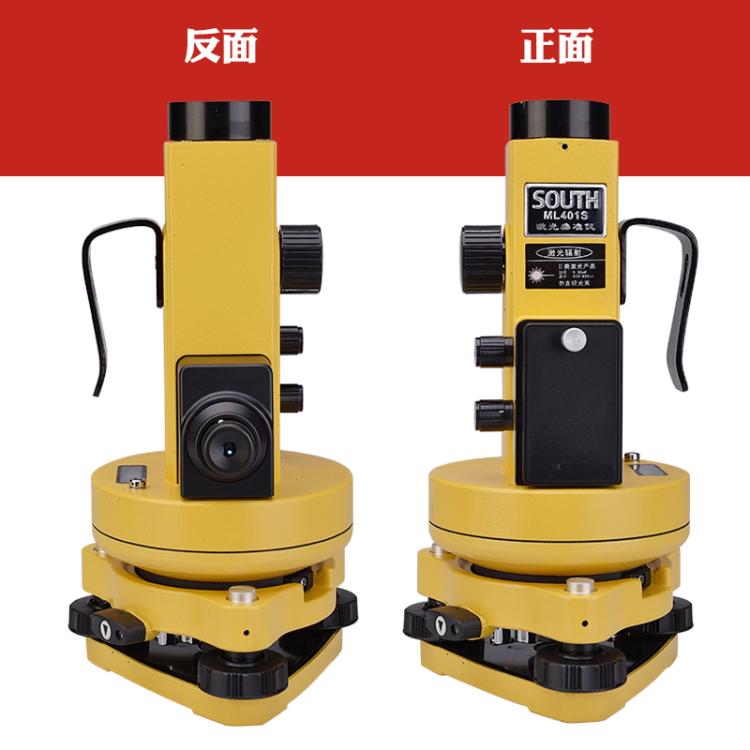

一台典型的激光垂准仪通常包括：

激光器：核心部件，发射高亮度的激光束。

自动安平机构：内部通常装有磁阻尼或电子补偿器，能在一定倾斜范围内自动补偿，确保激光束始终保持铅垂状态。

对点器：仪器底部的激光笔，用于将仪器精确对准地面基准点。

精密调平机构：通常是三个脚螺旋，用于初步粗平仪器。

电源：一般为电池供电。

外壳及三脚架：保护内部结构并提供稳定的支撑。

激光垂准仪的使用方法详解

正确使用激光垂准仪是保证测量精度的前提，其操作可遵循以下步骤：

1. 准备工作：

选择坚固、平整的场地架设三脚架，并高度适中。

将垂准仪安装在三脚架上，初步拧紧连接螺旋。

2. 对中与粗平：

开启下对点激光器，通过观察地面激光点，移动三脚架架腿，使激光点大致对准地面上的基准点（如控制点O）。

然后通过调整三个脚螺旋，使仪器上的圆水准器气泡居中，完成粗平。此步骤旨在为后续精平打下基础。

3. 精平：

开启仪器的主激光发射器。

仔细观察仪器上的长水准管（或电子水准器），通过微调三个脚螺旋，使水准管气泡严格居中。此步骤至关重要，它确保仪器的自动安平补偿系统在最佳工作范围内，从而保证激光束的垂直精度。

4. 对中与投测：

精平后，仪器可能发生轻微移动，导致下对点激光偏离基准点。此时，需松开仪器连接螺旋，在三脚架平台上轻微、平稳地平移整个仪器（切忌旋转），使激光点精确对准地面基准点O，然后拧紧连接螺旋。

再次检查长水准管气泡是否依然居中。通常需要对“精平-对中”步骤进行一两次反复调整，直至两者同时满足要求。

此时，仪器已严格对中整平。向上发射的激光束将在目标层面（如上一层楼板）形成一个清晰的激光光斑，此点即为基准点O的垂直投影点O‘。施工人员可用接收靶精准定位该点并进行标记。

5. 注意事项：

避免强光直射激光线，以免影响目标点清晰度。

仪器搬站时，应关闭激光器并将补偿器锁定，以防损坏。

定期对仪器进行校验，确保其测量精度。

       总之，激光垂准仪以其直观、高效、高精度的特点，极大地简化了垂直基准传递的流程，降低了作业强度，是现代施工中不可或缺的重要工具。掌握其正确的使用方法，对保证工程质量和施工进度具有重要意义。
