中海达ZTS-121R/ZTS-121R4全站仪

2017-06-25 热度：11435 ℃

中海达ZTS-121R

采用STM32主板架构

光电一体式单\双轴补偿器

标配激光下对中器

蓝色背光按键美观大方，作业时清晰可见

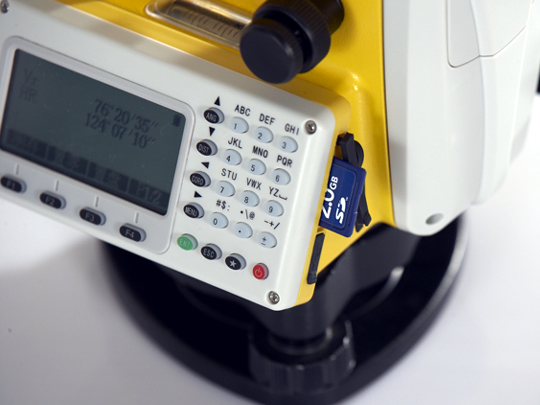

标配RS232、U盘、MiniUSB或MicroUSB通讯接口进行数据的上传下载

大容量高能锂电池

长工作时间配备专业的工程软件

行业应用：

矿物普查、勘探和采掘

修建铁路、公路、桥梁

农田水利、城市规划与建设

战场准备、港湾、要塞、机场、基地以及军事工程建设

造船及航空工业等方面进行精密定位与安装

建筑物的三维坐标、位置测定、悬高测量、铅垂度测定、管线定位、断面测量等

三角控制测量、地形测量、地籍和房产测量

中海达ZTS-121R及ZTS-121R4专业型全站仪采用细束可见激光测距、亮度四级可调LED显示屏，光电一体式双轴补偿系统，集高精度的光学系统、高稳定性的机械结构和高集成的电路设计于一身的精密测距系统，采用了STM32架构设计，在保证仪器精度和稳定性的同时，全面提升仪器的整体性能和处理速度。

型号	ZTS-121R	ZTS-121R4
角度测量(Hz、V)
测角原理	绝对编码
最小读数	1″/5″/10″(可设置)
测角标准	2″
望远镜
放大倍数	30X
视场角	1°30′
最短视距	1.5m
成像	正像
补偿器
系统	一体式液态单轴补偿器（光电一体式双轴补偿器可选配）
补偿范围	±3′
设置精度	1″
距离测量(IR)
测程单棱镜大气一般/好	2000m/2500m
使用反射片	800m
测距精度(精测/粗测/跟踪)	2mm+2ppm
测量时间(重复/跟踪)	1秒/0.5秒
无棱镜测距(RL)
测程(使用反射率为90%的柯达白卡)	350m	400m
测距精度	3mm+2ppm
测量时间	1.5秒
通讯
内存数据容量	20000数据点(SD卡、U盘根据实际容量)
通讯端口	标配RS232串口、SD卡口、Mini-USB口和USB口，可选配蓝牙	标配RS232串口、SD卡口、Micro-USB口和8G OTG U盘，可选配蓝牙
数据格式	ASCII
操作
操作系统	实时操作系统
显示屏	192X96像素高亮LED显示屏,亮度3级可调
键盘	双面数字蓝色背光硅胶键盘
激光对点器
类型	激光对点,4级亮度调节(光学对点器可选配)
精度	1mm(仪器高1.5m)
环境条件
气象参数修正	手工输入(温度气压自动感应可选配)
工作温度范围	-20℃—+50℃
存储温度范围	-40℃—+70℃
防尘防水	IP55
电源供应
电池类型	高能锂电
电压/容量	7.4V 3000mAh
工作时间使用ZBA-400	16小时(新电池25℃时30秒测量一次) 24小时连续测角模式
测量次数	约12000次
