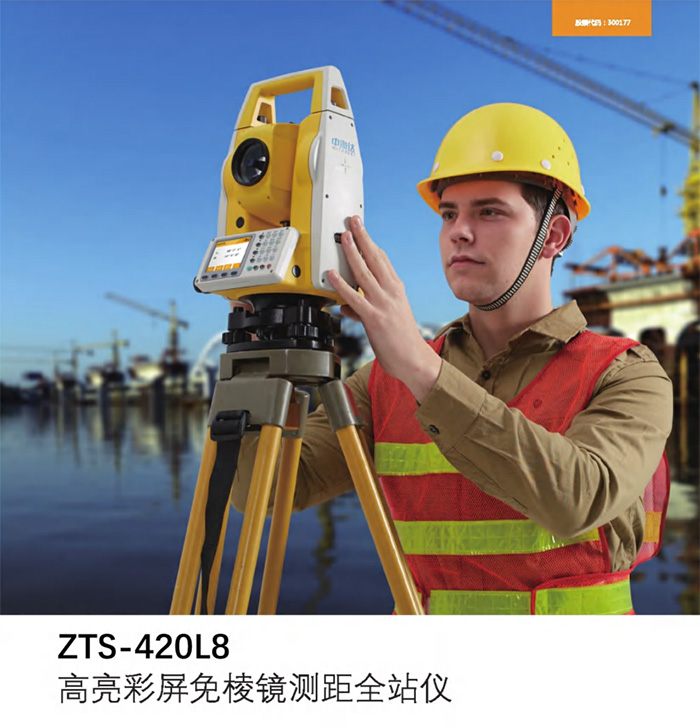

中海达ZTS-420L8全站仪

2024-08-26 热度:8952 ℃


中海达全站仪ZTS-420L8全站仪为中海达公司旗下的彩屏全站仪产品。 此款产品采用绝对编码测角技术、光电一体式双轴补偿系统,利用STM32架构设计的兼容性和处理能力特点,使用2.8寸高亮彩色显示屏,对电路部分进行高集成设计,配合结构设计和全面提升的免棱镜测距技术,并且继承了品牌坚持的智能理念,为智能型全站仪添上色彩。



2.8寸高亮彩色显示屏

光电一体式双轴补偿

800米免棱镜距离测量,精测0.8秒,跟踪0.4秒

标配RS232C/OTG U盘/MicroUSB接口

智能联机检校软件


中海达全站仪行业应用:

矿物普查、勘探和采掘

修建铁路、公路、桥梁

农田水利、城市规划与建设

战场准备、港湾、要塞、机场、基地以及军事工程建设

造船及航空工业等方面进行精密定位与安装

建筑物的三维坐标、位置测定、悬高测量、铅垂度测定、管线定位、断面测量等

三角控制测量、地形测量、地籍和房产测量


  • 型号

    ZTS-420R

    ZTS-420L6

    ZTS-420L8

    ZTS-420L10

    角度测量(HZ、V)

    测角原理

    绝对编码

    最小读数

    1

    测角精度

    2

    望远镜

    放大倍数

    30X

    视场角

    1°30′

    最短视距

    1.5m

    十字丝

    照明

    补偿器

    系统

    光电一体式双轴补偿器

    补偿范围

    ±3′

    设置精度

    1

    距离测量(IR)

    测程 单棱镜  大气一般/好

    2500m/3000m

    4000m/5000m

    使用反射片

    800m

    1000m

    测距精度(精测/粗测/跟踪)

    2mm+2ppm

    测量时间(重复/跟踪)

    1秒/0.5秒

    0.8秒/0.4秒

    0.8

    /0.3

    无棱镜测距(RL)

    测程(使用反射率为90%的柯达白卡)

    350m

    600m

    800m

    1000m

    测距精度

    3mm+2ppm

    测量时间

    约1.5秒

    通讯

    内存数据容量

    20000数据点/SD卡(标配8G OTG U盘)

    接口

    标准RS232串口/MicroUSB/U盘

    无线通讯

    蓝牙

    数据格式

    ASCII

    操作

    操作系统

    中文实时操作系统

    显示屏

    2.8寸240*320像素高亮彩色显示屏

    键盘

    双面数字蓝色背光硅胶按键

    激光对点器

    类型

    激光对点,4级亮度调节(光学对点器可配)

    精度

    1mm(仪器高1.5米)

    环境条件

    工作温度范围

    -20℃-50℃

    存储温度范围

    -40℃-70℃

    温度气压输入

    自动传感

    防水防尘(依据标准:IEC60529)

    IP55

    电源供应

    电池类型

    高能锂电

    电压/容量

    7.4V 3000mAh

    工作时间 使用ZBA-400

    8小时(新电池25℃30秒测量一次) 16小时连续测角模式

    测量次数

    约12000次

  • 中海达ZTS-420L8全站仪可选配:全站仪三脚架,全站仪对中支架/对中杆,全站仪棱镜
