科力达三维激光测量系统应用实例

2019-04-24 热度:457 ℃

  科力达三维激光移动测量系统,可用无人机或汽车搭载,通过移动测量系统操控软件实现点云/影像数据采集,连同实时获取的姿态和GNSS信息,经过三维激光点云地形地籍成图软件处理,实现灾害应急、农业、测绘、电力、林业、交通、水利、规划等多个领域的应用。

  现在,有多款移动三维激光测量系统可供用户选择。大面积地形测绘、电力巡检、公路扫描、城市部件采集、大面积航测、精细建模相关、建筑BIM等项目,都可应用三维激光扫描系统来解决。

三维激光测量系统

  地形测绘

  案例一:信阳1:500农村地形测绘无人机载

信阳1:500农村地形测绘无人机载

  项目概况:测量范围主要集中在河南省信阳市内,主要工作量为10km² 1:500比例尺地形图测绘,测区内地物主要为农村房屋、田地及山区,道路少且条件差。

  项目要求:1:500工程测量标准DLG成果。

  作业方式:无人机载搭载SZT-R250产品作业。

  飞行高度:60-80米

  外业人员:3人;基站1人,飞手1人,司机1人。

  作业用时:外业用时10天,共50架次,内业用时20天。

  原始点云数据:

原始点云数据

  滤除植被后的自动化等高线:

滤除植被后的自动化等高线

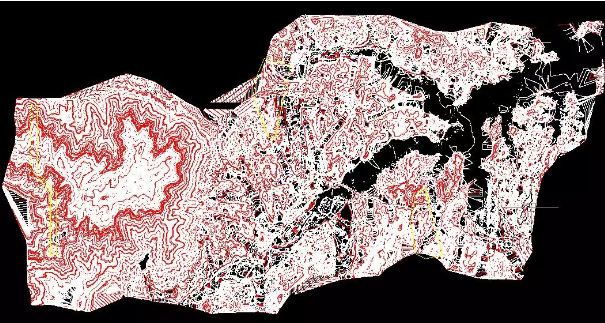

  成果图:

成果图

  电力巡检

  案例二:电力线路巡检扫描

电力线路巡检扫描

  项目概况:甲方需求成果为工程标准WGS84坐标下电力线及电力桩信息采集并处理。线路总长约300公里,线路宽度为80m,线路范围内多为丘陵,高程急速落差小。项目地区电磁干扰强大。

  项目要求:①根据线路激光雷达巡检结果,建立线路管廊三维激光点云模型并编制巡线分析报告;②获取线路原始激光数据,并提供浏览使用软件。

  作业方式:有人机搭载SZT-R1000搭配飞思相机的外业采集方式。

  作业用时:外业用时7天,内业用时20天。

  地籍测量

  案例三:南通沙地摩托车车载1:500地籍测量

南通沙地摩托车车载1:500地籍测量

  项目概况:地籍测量相比于一般地形测量,具有精度要求高、现势性强等特点,尤其是农村地籍测量。农村地籍测量具有成果数据精度高、测量人员要求离、对数据现势性要求高、农村地区交通不便等特点。

  项目要求:地籍测量5公分精度要求。

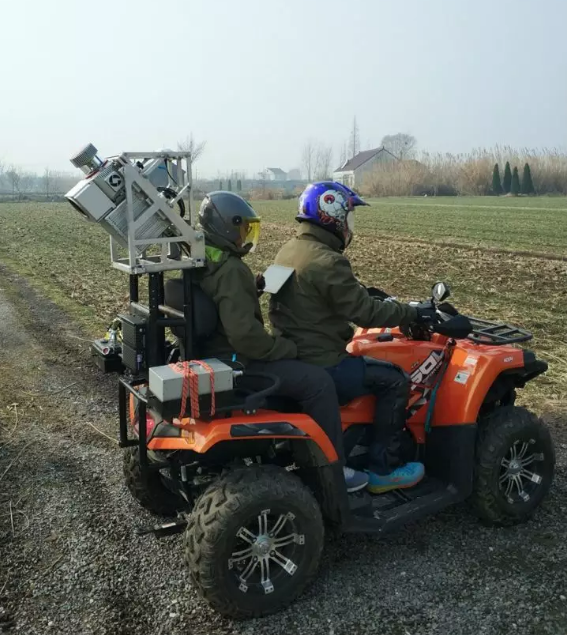

  作业方式:全地形车(越野级专业摩托车)搭载SZT-R1000外业采集方式。

  作业效率:3人外业小队单天可采集600块宗地数据。

  案例三:南通沙地摩托车车载1:500地籍测量

南通沙地摩托车车载1:500地籍测量

  城市道路改扩建

  案例四:京哈高速拉林河(吉黑省界)至哈尔滨段改扩建项目工程测量项目

京哈高速拉林河(吉黑省界)至哈尔滨段改扩建项目工程测量项目

  地点:黑龙江省哈尔滨市

  项目概况:起于哈尔滨市学府路,终于吉黑省界拉林河,旧路总长70km,其中新路8km

  用时:2个月

  作业模式:车载R1000+无人机载R250

  项目要求:街景数据、分类后的抽稀点云数据,要求旧路平面精度5cm,高程精度3cm,其余部分要求平面高程精度均为10cm

  作业人员:车载2人+无人机载3人

  地铁隧道

  案例五:深圳地铁7号线八卦岭站扫描项目

深圳地铁7号线八卦岭站扫描项目

  作业时间:2017年3月

  项目概况:对深圳地铁7号线八卦岭站自动化监测段240米区段进行扫描,以查明该区段隧道净空变形现状。

  成果要求:

  隧道(含车站)完整的三维坐标点云数据;

  三维模型;

  隧道横断面图;

  三维激光扫描成果报告。

  城市立面改造

  案例六:重庆忠县立面规划测量

重庆忠县立面规划测量

  作业时间:2017年3月22日-4月7日

  项目概况:对重庆忠县道路房屋进行三维激光扫描,并给予房屋立面图以及房屋编号

  扫描过程:

  FARO 3D X330扫描仪设备      1套

  铁质三角架                             1个

  人员配备                                2人

  扫描站数                            293站

  4.成果要求:

  房屋立面图,地形俯视图

  矿山测量

  案例七:内蒙古广纳集团矿山方量计算

内蒙古广纳集团矿山方量计算

  时间:2010年7月

  地点:内蒙古乌海市南海区广纳集团所属煤矿

  测区面积:0.4 km²

  测区高差:150m

  作业方式:UA-0500扫描仪用RTK辅助的后视定向作业

  测量用时:半天

  架站数:7站

 其他同类项目汇总展示

 清远飞来寺扫描建模项目

清远飞来寺扫描建模项目
