徕卡TZ全站仪在电力行业导线弧垂测量中的应用

2019-07-05 热度:10230 ℃

  项目背景:

  广西自治区某县绕城公路工程建设,线路桥梁跨越高压输电线路,当地供电局需测算输电导线与桥面的安全距离,需观测在当前温度下输电导线弧垂,计算该导线的最大弧垂,评估桥面预留的安全距离是否满足规范要求。传统的作业方法是采用经纬仪观测角度并根据已知的观测档档距、呼高、仪器高等采用计算器计算电力导线弧垂。经纬仪观测角度方式随着经纬仪的停产,读数的繁琐且不方便,即将面临淘汰,如遇到观测档档距不明、呼高不明的情况,外业现场将无法完成计算工作,查询工作也十分费时费力。

徕卡全站仪项目现场测量

  图1 项目现场图

  项目实施方法:

  本次采用徕卡全站仪进行弧垂观测角β和滑车(线夹)处观测角𝜃(如图2所示),同时采用TZ12的免棱镜功能通过徕卡对边测量程序获得观测档档距L、呼高a及仪器横轴到呼高起算点的高差,并采用第三方小程序计算电力导线在当前温度下的弧垂。

导线垂弧观测原理

  图2 观测原理图

  项目实施步骤:

  1、采用对边测量程序采用免棱镜分别测出测站悬挂点呼高、仪器横轴相对呼高起算点的高差及观测点档距L,采用档端角度观测法进行导线弧垂测量,将TZ12全站仪架在近悬挂点下方,并将TZ12设置成高度角模式,目镜十字丝瞄准导线弧线切点(图3)读出弧垂观测角β,目镜十字丝瞄准导线滑车线夹处(图4)读出观测角𝜃。

弧垂观测角β望远镜视图

  图3 弧垂观测角β望远镜视图

导线滑车线夹处观测角𝜃望远镜视角

  图4 导线滑车线夹处观测角𝜃望远镜视角

  2、直接读取观测垂直角,并输入第三方计算程序中进行当前温度条件下的导线弧垂计算。

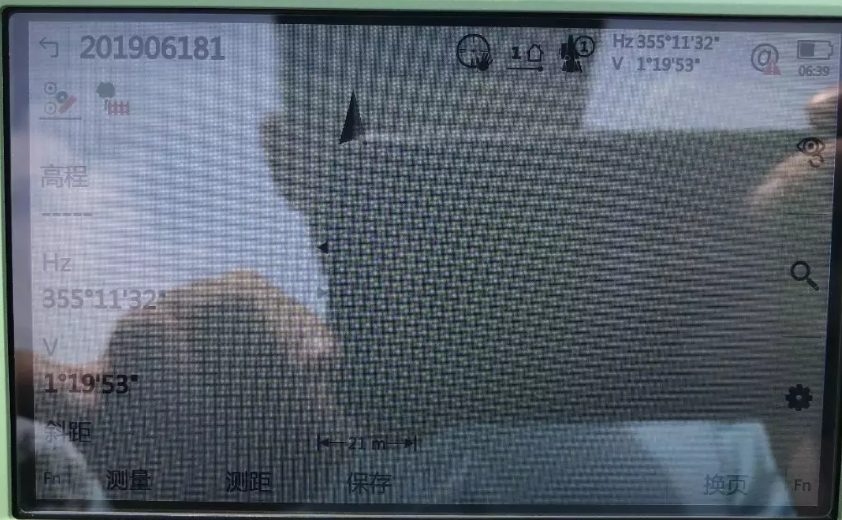

角度观测值1

角度观测值2

  图5  角度观测值

  3、计算成果展示,输入现场观测值及导线其他参数,现场即可计算当前温度导线弧垂。

第三方软件计算成果1

第三方软件计算成果2

  图6 第三方软件计算成果

  项目总结:

  1、 本项目采用档端角度法观测电力导线弧垂,徕卡TZ系列全站仪完全可代替经纬仪进行角度观测,无需像经纬仪那样读数方式复杂,十字丝精确切准目标直接记录屏幕读数即可,操作简单易掌握。

  2、 徕卡TZ全站仪除具备测角的功能外,同时具有测距功能,更小的测距光斑,小面积反射面无棱镜轻松测量,长达1000m的免棱镜测程轻松获得观测档档距,档距未知也无妨。

  3、 档端角度法观测导线弧垂采用全站仪观测角度方法可行,可信。另外几种常用的采用观测角度观测导线弧垂的方法因原理相似均适用,无论是档外角度法,还是档内角度法均可采用徕卡TZ全站仪轻松解决。

图7 现场观测图片

  图7 现场观测图片

  用户反馈:

  1、 弧垂测量实施过程中,客户携带的经纬仪作业过程均未开箱,仅用徕卡TZ全站仪就圆满完成了观测任务,客户惊叹于徕卡TZ全站仪观测效率的同时对徕卡团队的服务意识赞不绝口。

  2、 采用徕卡TZ全站仪代替经纬仪的方式操作简便,通过简单培训即可上手,面对客户公司提供的错误原始数据,现场验证,避免出错。

  3、 采用徕卡全站仪的测角加测距的观测方式,有效避免了更多的直接测量和大量的边角计算,也克服了简易测距设备测距短的问题,让电力巡线变得更轻松!

现场计算图片

  图8 用户现场计算图片

  徕卡TZ手动型全站仪,电力测量的必备神器!轻松解决各种电力测量问题!你值得拥有!
