首页 > 测绘新闻 > 徕卡BLK360三维激光扫描仪在假山面积测算中的应用

徕卡BLK360三维激光扫描仪在假山面积测算中的应用

2019-07-08 热度:5468 ℃

  1、概述

  假山施工面积与其经济价值息息相关。对于其不规则表面积的计算,通常采用的方法是用钢丝网使用面积或者贴报纸、丈量的方式来间接计算表面积。常规方式存在一定的局限性,一是效率低下,需要大量的人工协同作业;二是对于塑石上部的位置,需要架设脚手架,存在一定的安全风险;三是不够准确,存在较大误差,只能算出大概面积,不能精确的计算出塑石假山实际面积。

徕卡BLK360迷你激光扫描仪

  而采用徕卡BLK360迷你激光扫描仪,搭配3DReshaper点云分析处理软件,速度快,精度高,节省投入,可以很好地满足面积测算的需求。

  2、作业流程

  外业扫描

  徕卡BLK360迷你三维激光扫描仪,轻便小巧,快速高效,使用简便,一键式操作,适用于具有三维需求的装饰装潢、文物保护、地质勘察等各个领域。

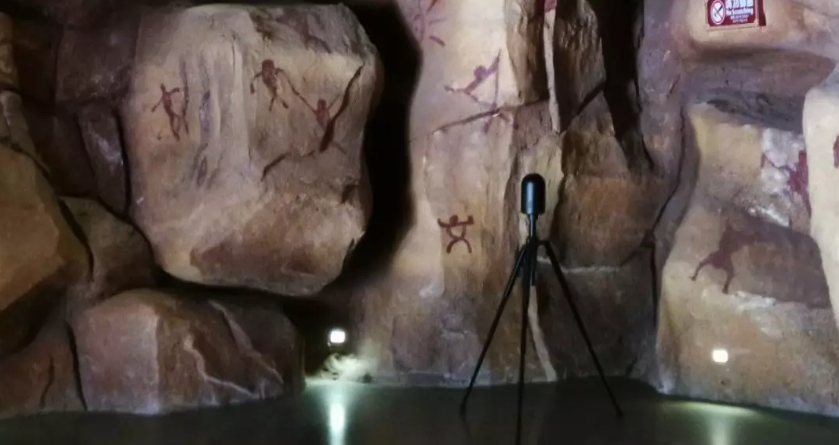

徕卡BLK360正在采集假山点云

  徕卡BLK360正在采集假山点云

  数据处理

  Register360可以一键直接从设备内存中读取点云,实现点云自动拼接,并利用切片检查功能使用不同的颜色区别出不同的测站点云,方便客户检查拼接情况,消除错层,保证整体点云发布的质量效果。

多测站点云拼接切片检查

  多测站点云拼接切片检查

  点云自动建模

  通过3DReshaper可以快速建立Mesh格网。

拟合3D 网格自动建模

  拟合3D 网格自动建模

  测量计算

  对网格进行面积测算。选中网格即可查询网格的表面积572.715271㎡。此外3DReshaper还支持单独计算分割的小区域表面积,以及进行体积测算等多种应用。

  3、总结

  徕卡BLK360迷你三维激光扫描仪轻便小巧,简单便携,3分钟采集一站数据,自面世以来,已广泛应用在装饰装潢、文物保护、地质勘察等多个领域。其入门门槛低,即使没有接触过测量亦可熟练掌握,搭配海克斯康3DReshaper点云分析处理软件,实现点云网格的快速创建,满足了假山塑石面积测算中快速、精准的需求,不仅能够节省人工成本的投入,还能极大地提高工作效率。
