徕卡全站仪实现单人测量

2019-07-16 热度:7088 ℃

  随着城市规模的发展,不断的扩大,城市测量的需求也不断增加,我们的城市需要轨道交通行业,城市建筑,管线行业,电力行业,沉降监测,路政测量,数字城市等行业大量的基础数据。工作量大,需要高精度;数据量大,面采集测量;工作强度大,现场危险;遮挡严重,测量环境复杂,人口密集等,则是城市测量的显著特点。传统测量方式如下:

徕卡全站仪传统测量方式

  传统作业模式:需要走很长的路线!

  因为已知点不是在最佳位置

  开始测量前要先测量已知点

  至少两人才可以作业

传统作业方式线路图

  徕卡测量系统作为全球空间信息技术与解决方案的领导者,为全球专业人士所信赖。徕卡测量系统延续经典,锐意创新,将瑞士的科技技术结合,带来了全新的徕卡TS16镜站仪,助您解决这个难题,轻松高效完成城市测量的各项作业!

徕卡镜站仪配置

  徕卡镜站仪作业模式: 行走路线减少!

  现在已知点在最佳位置

  单人即可完成所有作业

  先设站后测量,设站同时测量,更少的行走路线!

镜站仪测量线路图

  案例分享:

  徕卡TS16镜站仪 BIM联合作业应用案例

  摆脱传统二维测量理念,以三维视角实现测量和放样工作,开启全新的3D作业新模式。我们将镜站仪架设在作业区域,TS16与CS20、GPS通过蓝牙、电台连接,使用设置方位角的方式进行设站,随时使用GPS和TPS数据,不走回头路,提高了作业效率。

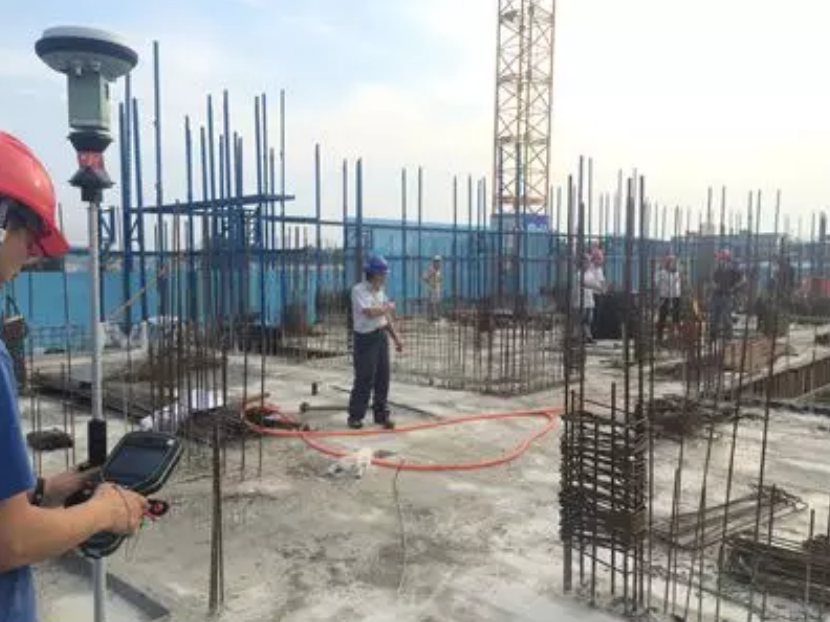

镜站仪BIM联合测量案例

  高层建筑物测量中,现场物料堆积混乱、环境复杂,控制点又经常被遮挡,传统的投点法控制以及轴线法放样不仅效率低、程序繁琐,精度也难以保证。

  而在此案例中,测量人员采用了徕卡TS16全站仪、两台徕卡GS15 GNSS天线(作为基站和流动站)、360°专业棱镜配合徕卡CS20 3D测量手簿组成的镜站仪BIM测量系统,不仅作业效率提高了,而且测量成果直观可靠,节约了大量的人力与时间。

  1)摆脱传统流程,提高作业效率。镜站仪通过GNSS采集3-4个任意点的数据,同时利用徕卡CS20 手簿蓝牙远程控制全站仪测量360°棱镜,利用后方交会轻松获取测站坐标。

  2)复杂环境下,我行我测。镜站仪以在作业过程中TPS与GNSS根据现场情况交替测量,保证测量的连续性。

  3)同一个3D睿测系统,操作简便无缝衔接。一个系统控制全局,单人也可轻松完成作业。

  4)三维可视化测量,直观高效。3D睿测系统提供了现代化的3D显示功能,通过直观的方位显示,轻松找到待放样点的位置。
