用科力达PPK,可以轻松完成1:500高精度免像控航测作业

2019-10-07 热度:10799 ℃

  现在无人机用途非常广泛,除用于摄影外,还被广泛的应用于其他行业,尤其测绘行业,无人机因其具有成本低、机动性好、产出高和高安全性等特点,被越来越多的用户使用于测绘测量项目中,使得测绘不再单纯的依靠全站仪、GPS等传统测绘工具。由于GPS具有全天候、高精度和自动测量的特点,把GPS和无人机相结合,可以大大提高测量效率与精度,目前用于测绘的无人机基本都是用GPS进行定位和导航。但是,无人机飞控的GPS单点定位精度太差,之前都是使用大量的像控点去校正影像的畸变。只是有些特殊地形(高山、深沟等)外业人员很难布设像控点,为了减轻工作量,减少大部分像控点甚至是不需要像控点,就必需提高飞机pos点的精度,而PPK技术就可达到厘米级精度。

科力达PPK软件

  科力达PPK软件

  什么是科力达PPK

  科力达PPK无人机后处理软件不仅可以大幅提高POS点精度,还可以更好的协助用户进行更加高效可靠的1:500高精度免像控航空摄影测量作业。

与大疆P4R联合作业

  与大疆P4R联合作业

  无人机后差分软件(科力达PPK) 是专为航测无人机设计研发的一款无人机事后差分解算软件。软件数据结构建立在单频、双频的 C/A 码、P 码、载波相位和多普勒频 移观测值基础上,采用先进的 EventMark 差值算法给用户提供更加可靠的定位精度,通过导入地面站和机载端采集的数据进行解算,最终获得高精度的相片位置信息。

  科力达PPK性能强大,支持解算大疆无人机数据,最大支持导入 10 小时 5Hz 观测数据,此外科力达PPK 操作简单、解算便捷、工作高效,即使观测数据质量差也可算出 POS 点坐标,提高 效率,从而获得最佳的 POS 点坐标成果。且 POS 坐标成果文件可以直接应用于各类空三解 算软件,如 Pix4D、Skyphoto 等。

  科力达ppk无人机后处理软件的优势

  1、实现测量成果高精度;

  2、与大疆P4R完美结合,同时也支持其他品牌无人机联测;

  3、支持科力达旗下任意款GPS主机联合测量;

  4、支持多架次联合解算;

  5、可减少80%以上的像控点布设,节省人工,提高效率,增加安全性;

  6、操作简单易学;

  7、可以解算出可靠的POS数据;

  8、输出格式支持市场大部分主流空三软件;

  工作步骤

  解算准备阶段:采集地面站的观测数据和机载端的观测数据以及控制点坐标,通过设置坐标系和设置相片存储路径来完成工程设置。

进行工程设置

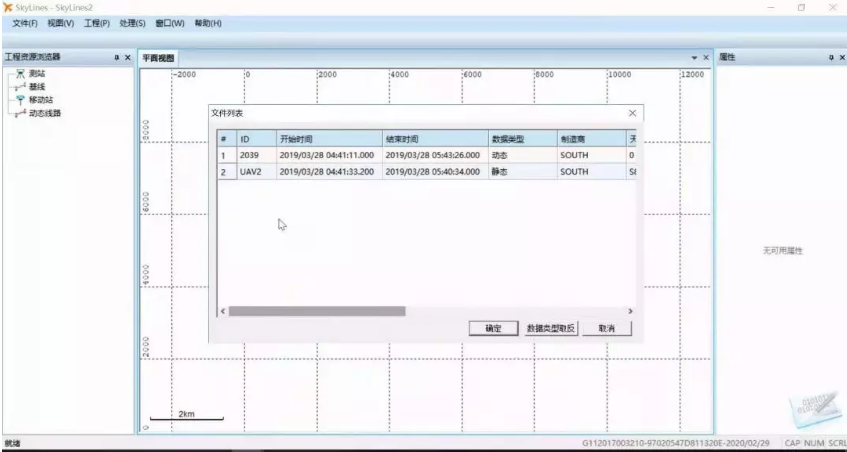

  解算阶段:导入地面站和机载端的观测数据,修改天线高等参数,设置控制点坐标即可开始解算。

设置控制点坐标进行解算

  完成解算阶段:解算完成后可查看飞行线路图,导出工程成果,成果包含平面坐标、空间坐 标、经纬度等信息,工程成果文件可应用于各类空三解算软件中,如 Pix4D、Skyphoto 等。

工程成果文件可应用于各类空三解算软件

空三解算软件

  通过简单的操作即可获得高精度的 POS 坐标,通过先进的 EventMark 差值算法保证数据可靠性和有效性。

高精度空三解算

  高精度空三解算

生成高精度影像图(未布设像控点,点位精度5CM以内)

  生成高精度影像图(未布设像控点,点位精度5CM以内)

  在传统的无人机摄影测量的应用中,通过使用后处理 ppk 系统,高精度的定位后处理结果, 帮助航测工作减少 70%~85%的像控,为测绘工作者带来直接的经济效益同时,极大简化作业流程,降低作业风险,提高作业效率。
