徕卡全站仪大坝自动化监测方案
一、项目概况
福建省某水力发电厂坝长约400米,坝高约70米,年发电量八亿多千瓦时,2021年该电厂投入建设大坝外观自动化监测系统,采用徕卡TM50全站仪+GeoMoS自动化监测方案,实现大坝监测全自动化。
二、系统组成
硬件:徕卡TM50全站仪*2、单棱镜监测点*11、双棱镜监测点*13、徕卡温度气压传感器*2;
软件:徕卡GeoMoS_CH;
通讯:光纤、TCP/IP、RS232及RS485通讯;
供电:220V交流电;
安防:观测房、自动卷帘门、视频监控;
三、方案设计
为了保证监测系统得到最准确的结果,并长期稳定地运行,本项目设计了多种提高自动化监测精度的方法及安防措施。

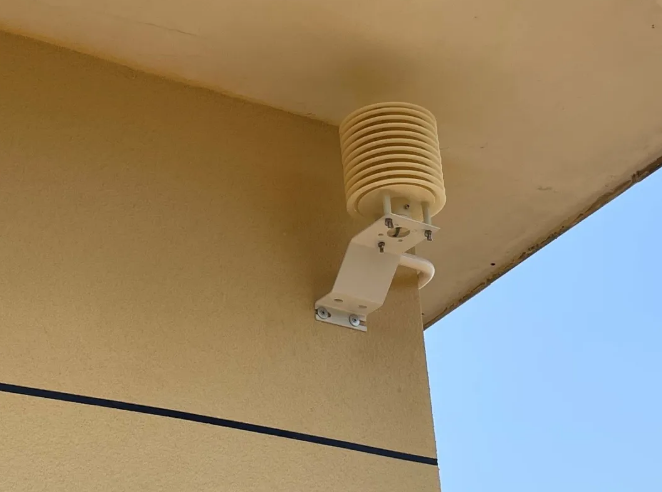

气象传感器
百叶箱内放置徕卡温度气压传感器,实时采集当前气象信息,通过徕卡GeoMoS软件读取数据,实时进行气象改正,进一步提高数据精度。.
原装棱镜
原装棱镜有着优异的对中精度(<1mm)、统一的棱镜常数,保证监测数据的准确性和可靠性。
观测房&自动门
观测房能够防尘、防雨、防盗,自动卷帘门在每次监测开始前会自动打开。

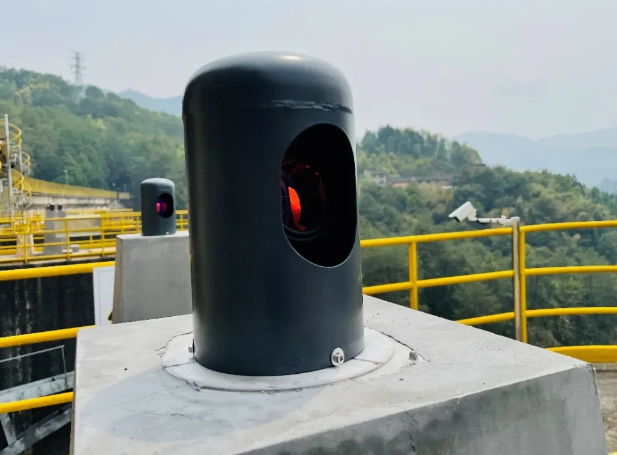

棱镜保护罩
由于坝区非全封闭,坝上人来人往,好奇心会驱使部分过往的人对监测设备驻足观看,用户总是担心棱镜被转动方向、被拿走?定制的不锈钢棱镜保护罩与底部对中盘牢牢扣紧,防止棱镜被盗及误碰。
视频监控
全天候监控,设备防盗。监测运行情况实时监控,查看仪器及卷帘门运行状态。
变形区域外没有合适的后视点?
监测项目经常遇到没有合适位置安放后视点,这时,测站点本身也是稳定点。在特定条件下,如果周围没有条件选取后视点位置,多台徕卡TM50全站仪可在测站点位观测墩安装后视点,然后互相照准作为后视方向。
想要变形方向更直观?
取坝轴线作断面,横向位移平行轴线,纵向位移垂直于轴线,变形一目了然!
四、小结
徕卡水电自动化监测方案,实现24小时全天候自动化监测,徕卡TM50机器人全站仪在徕卡GeoMoS软件控制下全自动完成数据采集、计算、处理和分析工作,对于超出阈值的部分实现实时多媒体预警功能。
徕卡GeoMoS水电自动化监测方案,具有监测速度快、频率高、精度好的特点,适合无人值守的水电大坝使用,无论是夜间还是白天,都能实现连续不间断工作,深得全国用户的信赖。
