Trimble FX高精度三维激光扫描仪

2017-07-21 热度：4710 ℃

■ 纯净的低噪声数据、设计结构紧凑轻巧

■ 可与其它Trimble测量仪器整合数据

■ 为工业环境性能而设计

■ 具有360°x 270°视场和每秒216,000点的平均数据捕获率

■ 具有高度的可移动性，重量只有11公斤，很容易在作业工地各处移动使用

Trimble FX扫描仪是一款3D激光测量仪器，专门为把快速捕获纯净准确的数据作为首要需求的工业、造船业和近海作业平台环境而设计。Trimble FX系统可为您的项目管理提供真正的帮助。

它的全部优势体现于数据中

Trimble FX扫描仪可使用户迅速准确地测量现有情况，生成高分辨率图像。图像中的每个像素都代表着空间的一个3D 点，用于虚拟测量、确定干扰位置和连接点，或者用于创建2D和3D、CAD形状，以便在AVEVA、Intergraph、Autodesk、 Bentley和其它设计软件系统中使用。

Trimble FX 扫描仪能够生成纯净的低噪声数据，减少在办公室处理数据所需要的小时数。它的原始格式数据既可以直接交由 Trimble LASER Gen软件应用套件使用，也可以导入到Trimble RealWorks软件或Trimble 3Dipsos建模软件中。

灵活性

Trimble FX 扫描仪与Trimble FX 控制器软件一道，通过改变图像网格大小，为用户提供了一个灵活的3D成像解决方案，并可生成高分辨率或低分辨率的数据集。这样的灵活性，对于适应多种项目(例如：拥挤的工业环境、逆向工

程项目、核实维度控制或控制施工精度)是非常必要的。

测站和设置

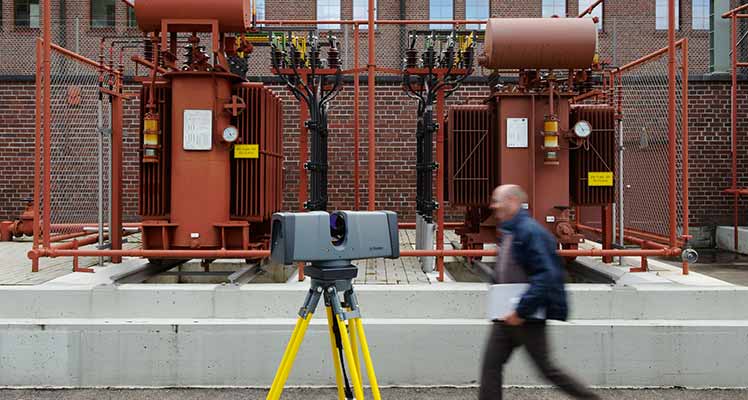

Trimble FX扫描仪可以直接安装在测量三脚架上。您也可以根据需要把它直接安装到其它支架、柱杆、基座或天花板托梁上。用户可以把仪器安置在任何环境中，捕获需要的数据。安置仪器时，不需要整平仪器。Trimble RealWorks软件可使用户在办公室把数据迅速转换到正确的位置，减少了在外业一次设站与另一次设站之间所花费的时间。

控制目标获取

使用Trimble RealWorks软件，用户能用捕获到的3D场景迅速找出目标并且把这些位置转换到已知点。根据项目的不同需要，Trimble Fx扫描仪既可支持平面目标，也可支持球形目标。用户能创建配准报告、显示测站与控制之间的误差量，为项目提供全面的解决方案。

全面解决方案

Trimble FX 扫描仪给出的数据可以单独使用，也可以与其它Trimble测绘仪器的数据结合使用，例如：Trimble CX 3D扫

描仪和Trimble VX 空间测站仪。

技术参数

性能指标

模糊范围.......................................... 单程：70m；双程：70/140m

建议范围

单程...................................60m (50%反射度); 35m (30%反射度)

双程...................................80m (50%反射度); 45m (30%反射度)

扫描速度......................................................216,000点每秒(平均)

典型扫瞄时间.............................................................5分钟(单程)

范围不确定性....................................1mm@15m单程 (90%反射度)

目标捕获....................................................标准偏离<1mm@15m

距离精度(标准偏离).......................... 0.6mm@11m;0.8mm@21m；

(90%反射度)...................................................2.4 mm @ 50 m；

单程HQ：0.06mm @11m；

双程：0.45mm @ 11m；

0.5 mm @ 21m；1.5mm @ 50m

位置精度.....................0.4mm@11m；0.8mm@21m；2mm@50m

角度不确定性..........................................<30弧秒(1.6 mm@11m；

3 mm@21m；8 mm @ 50m)

角度分辨率........................................................................ 8秒

扫瞄网格(垂直).................................................................可配置

最小扫瞄增量(垂直)........................................40弧秒(~190 μrad)

1.9mm @ 10m；4mm @ 21m；9.8mm @ 50m

最小扫瞄增量(水平)..........................................20弧秒(~95 μrad)

最大取样密度(垂直)................................................. 4mm @ 21m

光束直径......................................... 2.3 mm@5 m；16mm@46m

系统参数

扫描仪类型.................................................................. 相位偏移

激光波长.............................................................. 685nm (红色)

激光类型.................................................................... 连续波

激光功率....................................................................... 15mW

激光类别(IEC EN60825-1)................................................... 3R

视场...................................................................... 360°x270°

状态指示器................................................................... 系统开

物理

大小.................................................. 425L x 164W x 237 Hmm

重量...............................................................................11kg

电源.......................................................... DC 19-24V，3.5A

AC 110–220V

功耗................................................................ 40W (65W峰值)

仪器箱................................................626L x 492W x 350 Dmm

重量：31.8 kg (带扫描仪)

环境........................................................................... 已校准

操作温度................................................................ 5℃到45℃; 非冷凝大气

外业软件

Trimble Fx控制器外业软件

要求笔记本或桌面个人电脑运行Windows Xp32位

建议最低配置

个人电脑最低硬件配置：

·Intel Pentium 4或以后(或兼容)，2GHz或更高

·2GB RAM (建议4GB)

·256 MB OpenGL图形卡

·USB 2.0端口

·Microsoft Windows XP专业版，带SP1或SP2

·Microsoft.NET 2.0运行时间，可以从Microsoft

·免费下载

·DirectX 9.0B，可以从Microsoft免费下载

功能

·单程或双程扫描；

·可配置分辨率；

·可配置扫描视场；

·直接导出到Trimble RealWorks软件

标准附件

·仪器箱

·交流电源110/220V

·电池

·电源开启键(x2)

·USB2线缆(3米)

·保险，4安培
