Trimble CX高精度三维扫描仪

2017-07-21 热度:4765 ℃

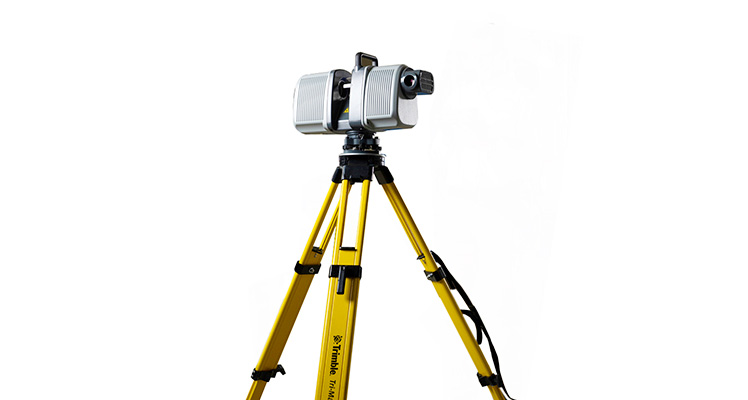

Trimble CX高精度三维扫描仪

Trimble CX高精度三维扫描仪

Trimble CX高精度三维扫描仪

■ 为工业环境性能而设计
■ 纯净的低噪声数据
■ 可在整个操作范围内保持高精度的WAVEPULSE™技术
■ 360°x 300°的大视
■ 每秒54,000点的数据捕获能力


Trimble CX 扫描仪是一款高级3D激光测量仪器,专门为工业、造船业和近海作业平台环境以及选定的民用测量应用而设计。

为工厂效益而打造
Trimble CX解决方案为工厂环境中高效的数据捕获而构造。由于具有每秒54,000点的可靠扫描速度、80米范围和360°x300°的视场,该解决方案用一个简单的设置就能实现高效的数据采集。仪器采用坚固可靠的设计,并且达到IP64 等级的恶劣环境防护标准,旋转镜带防护,使扫描仪能够提交连续可靠的结果,即使在困难的工业环境中也不例外。
内置相机能够采集额外的图像信息,可使已捕获数据的视觉效果、后处理和通讯质量得到改善。
Trimble CX能够被运行在Trimble Tablet平板电脑上的Trimble  Access 所支持,易学易用,数据可以无缝地传送到。
Trimble  RealWorks和Trimble LASERGen软件包中。
Trimble CX还可以在无控制器模式下用内置于电源系统的专用功能捕获数据,是一个非常简便的工作模式。

获得贮存罐计量测量认证
配上3D Extractor软件,Trimble CX解决方案就是标定大贮存罐的理想工具。Trimble Cx罐标解决方案在为
贮存罐标定容量大大节约时间的同时,还能为监测罐稳定性提供较为丰富的数据集。Trimble这一解决方案
已获得德国全国计量研究院 PTB(Physikalisch-Technischen Bundesanstalt)的认证。

工厂生命周期管理的完整解决方案
为了清楚地了解工厂资产所在的位置和情况,Trimble Cx为工程师和管理人员提供了一个获取准确事实
信息的解决方案。应用包括:
•为准确的项目规划、基本和详细设计捕获已有情况的数据;
•在运输和安装之前确保制造零部件的尺寸符合要求;
•为质量管理和附加的设计细节提供验证;
•为培训和模拟提供可视化实景;
•监测工厂资产的移动或使用期间的形变;
•为规划翻修/修补项目提供准确的事实数据;
•通过计算出容量表和贮存量而标定贮存罐。

全面解决方案
Trimble CX扫描仪的数据可以单独使用,也可以与其它Trimble测绘仪器的数据结合使用,例如:Trimble FX™扫描仪、GX 3D扫描仪和Trimble VX 空间测站仪。
  • 技术指标
    WAVEPULSETM专利技术................... 脉冲技术和相移技术完美结合
    范围(典型情况是在标准的晴朗条件下)................80 m (90%反射表面)
                                                                           50 m (18%反射表面)
    扫描速度............................................................... 54,000点每秒
    标准偏离............................................................1 mm @ ≤30 m;
                                                       1.25 mm @ ≤50 m; 1.8 mm @ ≤80 m
    单点精度............................ 位置 = 4.5 mm @ 30 m; 7.3 mm @ 50m
                                                         距离 = 1.2 mm @ 30 m; 2 mm @ 50m
                                                                 水平角度 = 15" :垂直角度 = 25"
    表面建模精度...........................................±3 mm(取决于具体方法)
    亮度分辨率.......................................................................... 16位
    整平
    三角基座圆水准:8'
     双轴补偿器(用户可选); 分辨率 0.005°; 工作范围 ±10°
    数据完整性................................................................... 垂直补偿
    光斑大小.......................................... 8 mm @ 25 m; 13 mm @ 50m
    扫描分辨率:
    最小角度步长(水平和垂直):0.002°
    扫瞄行(水平):180,000点;扫瞄行(垂直):150,000点
    激光
    类型:660 nm,红色;类别:IEC 60825-1- 3R类;光束发散:0.2 mrad,3 mm出口处

    系统参数
    视场...................................................................... 360° x 300°
    光学.............................................................独立的发射/接收单元
    数据传送................................................................. U盘;以太网
    数字成像.......................................................... 内置实时彩色视频
    状态指示器(电源)................................................................  多重

    物理
    仪器:大小:120 长 x 520 宽 x 355 高 mm;重量:11.8公斤; 功耗:50 W
    电源
    集成控制单元:AC90 240V,50 60 Hz;  DC 24 V标称;2个内置电池(单独的充电器)
                            大小:200 长 x 320 宽 x 230 高 mm;重量:12.6公斤
    仪器箱:坚固,滚式; 大小:795 长 x 518 宽 x 394 高 mm; 重量:12公斤

    环境
    工作温度:0℃到40℃;
     存放温度:-20℃到50℃
    光线:在昏暗和有背景光的条件下也能工作
    防水防尘:IP64 (I.E.C.);冲击:IEC 60721-3-2:2M2(扫描仪);2M3(扫描仪在机箱内)
    湿度:20% 到85%,非冷凝
    标准附件..................  滚式仪器箱; 内置电源套件;Trimble三角基座;
                      50个可粘贴平面目标; 高速U盘; 数据传送线缆,WLAN天线
    可选附件..................................................Trimble Tablet平板电脑; 目标套件, Trimble Tri-Max三脚架

    外业软件
        Trimble Access是空间成像的控制软件,它在 Trimble Tablet平板电脑上运行,用于控制Trimble CX。除了仪器控制之外,Trimble Access还包括一些专项应用软件,可使外业用户直接在Trimble Tablet平板电脑上创建需要提交的成果。用户还可以在笔记本电脑上使用控制软件。

    ●高效的现场配准:
        测站设置和后方交会例程
        电子水准显示
        双轴补偿
        自动目标识别
        目标检核
    ●直观的目标框选择能力:
        在视频或点云上快速进行目标框选择
        基于视频的远程仪器控制
    ●扫描优点:
        全视野扫描
        自主扫描模式
        扫瞄时间估计和分辨率控制
    ●综合显示:
        扫描过程实时3D可视化显示、平移和缩放,
        实时视频流
        高密度测绘点云显示
        模拟表面渲染和环境照明
        仪器位置图形显示

    标准附件
    • 特制仪器箱
    • Trimble三角基座
    • 数据传送线缆
    • 高速U盘
    • 粘贴式平面目标
    • 电源单元
    • 电池/充电器
    • 可选附件
    • 目标套件
